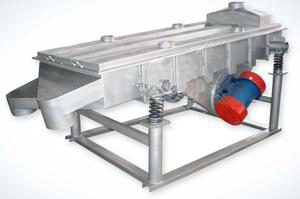

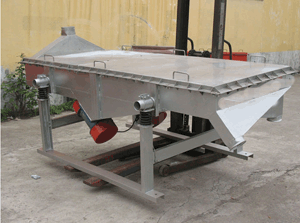

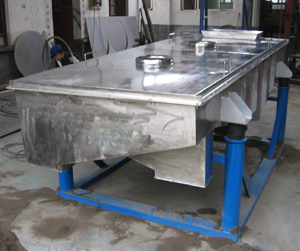

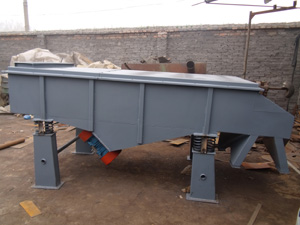

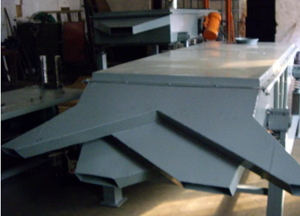

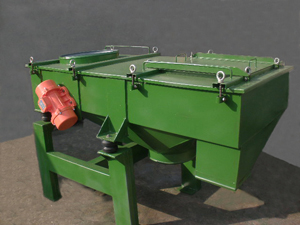

直线振动筛利用振动电机激振作为振动源，使物料在筛网上被抛起，同时向前作直线运动，物料从给料机均匀地进入筛分机的进料口，通过多层筛网产生数种规格的筛上物、筛下物、分别从各自的出口排出。具有耗能低、产量高、结构简单、易维修、全封闭结构，无粉尘溢散，自动排料，更适合于流水线作业。
我厂生产的直线振动筛采用双振动电机驱动,当两台振动电机做同步、反缶旋转时，其偏心块所产生的激振力在平行于电机轴线的方向相互抵消，在垂直于电机轴的方向叠为一合力，因此筛机的运动轨迹为一直线。用于粉状或颗粒状干式物料的筛分或液体物料的过滤，筛分最细可达到325目/英寸。采用角度可调控的激振源，根据客户筛分过滤要求可单层或多层使用，最多可达到五层。筛框一般为木质结构，若筛分腐蚀性物料时，与物料接触部分可以采用不锈钢制作。所以说我厂生产的直线振动筛广泛用于塑料，磨料，化工，医药，建材，粮食，碳素，化肥等行业。
DZSF直线振动筛技术性能及参数
| 型号 |
筛面尺寸（mm）
|
筛面层数
|
网孔尺寸 （目/in）
|
处理量（t/h）
|
振次Min
|
双振幅（mm）
|
电机功率（kw）
|
振动方向角（°）
|
外型尺寸(长×宽×高)（mm）
|
|
DZSF520
|
500×2000
|
1
|
2～200
|
0.05～5
|
960
|
6～7
|
2×0.4
|
45～60
|
2075×806×990
|
|
2DZSF520
|
2
|
0.05～5
|
960
|
6～7
|
2×0.4
|
45～60
|
2135×806×1050
|
|
3DZSF520
|
3
|
0.03～5
|
1450
|
4～6
|
2×0.4
|
45
|
2195×806×1050
|
|
DZSF525
|
500×2500
|
1
|
0.06～8
|
960
|
5～7
|
2×0.4
|
45～60
|
2575×806×990
|
|
2DZSF525
|
2
|
0.06～8
|
1450
|
4～6
|
2×0.4
|
45
|
2635×806×1050
|
|
3DZSF525
|
3
|
0.06～8
|
960
|
6～8
|
2×0.75
|
45～60
|
2695×806×1110
|
|
4DZSF525
|
4
|
0.1～15
|
1450
|
5～7
|
2×0.4
|
45
|
2755×806×1170
|
|
5DZSF525
|
5
|
0.08～15
|
1450
|
5～7
|
2×0.4
|
45
|
2815×806×1230
|
|
6DZSF525
|
6
|
0.07～15
|
960
|
6～8
|
2×0.75
|
45～60
|
2875×806×1290
|
|
DZSF1020
|
1000×2000
|
1
|
0.12～20
|
960
|
6～8
|
2×0.75
|
45～60
|
2075×1278×1120
|
|
2DZSF1020
|
2
|
0.11～20
|
960
|
5～7
|
2×0.75
|
45～60
|
2135×1278×1180
|
|
3DZSF1020
|
3
|
0.1～2
|
960
|
5～7
|
2×0.75
|
45～60
|
2195×1278×1240
|
|
4DZSF1020
|
4
|
0.07～15
|
960
|
4～8
|
2×0.75
|
45～60
|
2255×1278×1300
|
|
5DZSF1020
|
5
|
0.07～15
|
960
|
4～8
|
2×1.5
|
45～60
|
2315×1278×1360
|
|
6DZSF1020
|
6
|
0.07～15
|
960
|
4～8
|
2×1.5
|
45～60
|
2375×1278×1420
|
|
DZSF1025
|
1000×2500
|
1
|
0.1～15
|
1450
|
5～7
|
2×0.4
|
45
|
2575×1278×1120
|
|
2DZSF1025
|
2
|
0.08～15
|
1450
|
5～7
|
2×0.4
|
45
|
2635×1278×1180
|
|
3DZSF1025
|
3
|
0.07～15
|
960
|
6～8
|
2×0.75
|
45～60
|
2695×1278×1240
|
|
DZSF830
|
800×3000
|
1
|
0.1～20
|
960
|
6～8
|
2×0.75
|
45～60
|
3080×1098×1120
|
|
2DZSF830
|
2
|
0.1～20
|
960
|
6～8
|
2×0.75
|
45～60
|
3140×1098×1180
|
|
3DZSF830
|
3
|
0.1～20
|
960
|
6～8
|
2×1.5
|
45～60
|
3200×1098×1240
|
|
DZSF1030
|
1000×3000
|
1
|
0.1～20
|
960
|
6～8
|
2×0.75
|
45～60
|
3080×1298×1120
|
|
2DZSF1030
|
2
|
0.1～20
|
960
|
6～8
|
2×1.5
|
45～60
|
3080×1298×1120
|
|
3DZSF1030
|
3
|
0.1～20
|
960
|
6～8
|
2×1.5
|
45～60
|
3080×1298×1120
|
|
DZSF1224
|
1200×2400
|
1
|
0.1～23
|
960
|
6～8
|
2×0.75
|
45～60
|
2480×1520×1100
|
|
2DZSF1224
|
2
|
0.1～23
|
960
|
6～8
|
2×0.75
|
45～60
|
2540×1520×1160
|
|
3DZSF1224
|
3
|
0.1～23
|
960
|
6
|
2×1.5
|
45～60
|
2600×1520×1220
|
注：1、所标处理按物料散密度为1t/m³；2、可根据用户要求进行特殊设计及现场设计。
型号 |
L
|
L1
|
L2
|
L3
|
L4
|
L5
|
L6
|
B
|
B1
|
B2
|
B3
|
H
|
H1
|
C
|
Φ
|
ΦK
|
|
DZSF520
|
2075
|
200
|
1350
|
1450
|
1550
|
130
|
340
|
556
|
400
|
706
|
806
|
990
|
400
|
60
|
60
|
11
|
|
2DZSF520
|
2135
|
200
|
1400
|
1500
|
1600
|
130
|
340
|
556
|
400
|
706
|
806
|
1050
|
400
|
120
|
60
|
11
|
|
3DZSF520
|
2195
|
200
|
1400
|
1500
|
1600
|
130
|
340
|
556
|
400
|
706
|
806
|
1110
|
400
|
180
|
60
|
11
|
|
DZSF525
|
2575
|
220
|
1600
|
1700
|
1800
|
150
|
450
|
558
|
400
|
706
|
806
|
990
|
400
|
60
|
60
|
11
|
|
2DZSF525
|
2635
|
220
|
1650
|
1750
|
1850
|
150
|
450
|
558
|
400
|
706
|
806
|
1050
|
400
|
120
|
60
|
11
|
|
3DZSF525
|
2695
|
220
|
1650
|
1750
|
1850
|
150
|
450
|
558
|
400
|
706
|
806
|
1110
|
400
|
180
|
60
|
11
|
|
4DZSF525
|
2755
|
220
|
1700
|
1800
|
1900
|
170
|
480
|
558
|
400
|
706
|
806
|
1170
|
400
|
240
|
60
|
15
|
|
5DZSF525
|
2815
|
220
|
1700
|
1800
|
1900
|
170
|
480
|
558
|
400
|
706
|
806
|
1230
|
400
|
300
|
60
|
15
|
|
6DZSF525
|
2875
|
220
|
1700
|
1800
|
1900
|
170
|
480
|
558
|
400
|
706
|
806
|
1290
|
400
|
360
|
60
|
15
|
|
DZSF1020
|
2075
|
200
|
1350
|
1450
|
1550
|
150
|
340
|
1018
|
800
|
1178
|
1278
|
1120
|
380
|
60
|
60
|
15
|
|
2DZSF1020
|
2315
|
200
|
1400
|
1500
|
1600
|
150
|
340
|
1018
|
800
|
1178
|
1278
|
1180
|
380
|
120
|
60
|
15
|
|
3DZSF1020
|
2195
|
200
|
1400
|
1500
|
1600
|
150
|
340
|
1018
|
800
|
1178
|
1278
|
1240
|
380
|
180
|
60
|
15
|
|
4DZSF1020
|
2255
|
250
|
1500
|
1600
|
1700
|
190
|
400
|
1018
|
800
|
1178
|
1278
|
1300
|
400
|
240
|
60
|
17
|
|
5DZSF1020
|
2315
|
250
|
1500
|
1600
|
1700
|
190
|
400
|
1018
|
800
|
1178
|
1278
|
1360
|
400
|
300
|
60
|
17
|
|
6DZSF1020
|
2375
|
250
|
1500
|
1600
|
1700
|
190
|
400
|
1018
|
800
|
1178
|
1278
|
1420
|
400
|
360
|
60
|
17
|
|
DZSF1025
|
2575
|
220
|
1600
|
1700
|
1800
|
170
|
450
|
1020
|
800
|
1178
|
1278
|
1120
|
380
|
60
|
60
|
13
|
|
2DZSF1025
|
2635
|
220
|
1650
|
1750
|
1850
|
170
|
450
|
1020
|
800
|
1178
|
1278
|
1180
|
380
|
120
|
60
|
13
|
|
3DZSF1025
|
2695
|
220
|
1650
|
1750
|
1850
|
170
|
450
|
1020
|
800
|
1178
|
1278
|
1240
|
380
|
180
|
60
|
13
|
|
DZSF830
|
3080
|
250
|
900
|
2000
|
2100
|
190
|
500
|
818
|
600
|
978
|
1098
|
1120
|
430
|
60
|
60
|
17
|
|
2DZSF830
|
3140
|
250
|
1900
|
2000
|
2100
|
190
|
500
|
818
|
600
|
978
|
1098
|
1180
|
430
|
120
|
60
|
17
|
|
3DZSF830
|
3200
|
250
|
2000
|
2100
|
2200
|
190
|
580
|
818
|
600
|
978
|
1098
|
1240
|
430
|
180
|
60
|
17
|
|
DZSF1030
|
3080
|
280
|
1900
|
2000
|
2100
|
210
|
500
|
1020
|
800
|
1178
|
1298
|
1120
|
450
|
60
|
60
|
17
|
|
2DZSF1030
|
3140
|
280
|
1900
|
2000
|
2100
|
210
|
500
|
1020
|
800
|
1178
|
1298
|
1180
|
450
|
120
|
60
|
17
|
|
3DZSF1030
|
3200
|
280
|
2000
|
2100
|
2200
|
210
|
580
|
1020
|
800
|
1178
|
1298
|
1240
|
450
|
180
|
60
|
17
|
|
DZSF1224
|
2480
|
220
|
1550
|
1650
|
1750
|
170
|
450
|
1220
|
950
|
1378
|
1498
|
1150
|
400
|
60
|
60
|
17
|
|
2DZSF1224
|
2540
|
220
|
1550
|
1650
|
1750
|
170
|
450
|
1220
|
950
|
1378
|
1498
|
1210
|
400
|
120
|
60
|
17
|
|
3DZSF1224
|
2600
|
220
|
1600
|
1700
|
1800
|
170
|
450
|
1220
|
950
|
1378
|
1498
|
1270
|
400
|
180
|
60
|
17
|
直线振动筛安装及日常维护
1、检查电机标牌是否与要求相符。
2、用500伏兆欧表测量绝缘电阻，其值应对定子绕组进行干燥处理，烘干温度不能超过120℃。
3、检查电机各紧固件，谨防松动。
4、检查电机表面有无损坏、变形。
5、检查是否转动灵活，若有异常，应排除。
6、检查电源，是否缺相，并空载运行5分钟。
安装与调整
1、电机应紧固在安装面上，安装面必须光滑、平整。
2、电机可水平安装。
3、电机引线采用四芯橡胶电缆YZ-500V，接电源时引出线电缆不允许有急折，并与振动体可靠固定。
4、电机应有可靠的接地，电机内有接地装置，引线端有标志，亦可利用底脚坚固螺栓接地。
5、激振力的调整。
使用与维修
1、本机应装设电气保护装置。
2、本机运行初期，每天至少检查地脚螺栓一次，防止松动。
3、当电机旋转方向不符合要求时，调整电源相序即可。
4、电机应保证润滑良好，每运行二周左右补充锂基润滑脂（ZL-3）一次，加油时，通过油杯加入适量锂基润滑脂。当采用密封轴承时，电机没有安装油杯。
5、本机累计运行1500小时后，应检查轴承，若有严重损伤时应立即更换。
6、本机停置较长时间后再次使用时，应测量绝缘电阻，用于500伏兆欧表测量，应大于0.5兆欧。
日常保养
1、启动前：
（1）检查粗网及细网有无破损
（2）检查运输支撑是否拆除。
2、启动时：
（1）注意有无异常杂音
（2）电流是否稳定
（3）振动有无异状
3、使用后：每次使用完毕即清理干净.
定期保养
定期的检查粗网，细网和弹簧有无疲劳及破损，机身各部位是否因振动而产生损坏，需添加润滑油的部位必须加油润滑。
安装调试和试运转
（一）安装：
1、机器安装前，首先按照装箱单检查零部件是否齐全和损坏。
2、按照安装图进行设备安装，基础应有足够的刚度和强度，以支承振动筛的全部动负荷和静负荷。
3、确保筛箱与料斗、溜槽等非运动件之间应保持最小75mm的间隙。
4、安装时，筛箱的四角要水平。
（二）调整与试运转：
1、弹簧必须处于垂直状态，弹簧上支座与弹簧接触面必须成水平状态，调整好后用螺栓把弹簧上支座固定在筛箱耳轴上，然后焊成一体。
2、空载试动转时间不低于2小时，空载试运转合格后，可投入负载试运转，负载试车可按工艺试车要求进行。
DZSF直线振动筛组成
1、筛箱：由数张厚度不同的钢板焊制而成，具有一定的强度和刚度，是筛机的主要组成部分
2、网架：由变形较小的木材制成，用来保持筛网平整张紧，达到正常筛分。如果比重较大或产量大时可使用金属筛框
3、筛网：用复合国家标准的不锈钢筛网
4、振动电机使用与维修方法祥见振动电机使用说明书
5、电机台座：标准型（电机安装在筛箱下方的）筛机的电机台座是可以移动的，使用前连接螺钉必须拧紧，特别是新筛机试用前三天必须反复紧固，以免松动造成事故
6、减振弹簧：阻止振动传给地面同时支持筛箱的全部重量。安装时，弹簧必须垂直于地面
7、支架：由槽钢组成，支撑着 振动筛主体。安装时支柱必须垂直于地面，两支柱下面的槽钢应相互平行
直线振动筛使用条件
1、海拔不超过1000米
2、周围环境温度：不超过40ºC
3、相对湿度不超过90%（20ºC以下）
4、筛分腐蚀性物料时，接触物料部分材质采用不锈钢


DZSF直线振动筛定期检查和保养
在启动筛机前，应检查周围是否有妨碍筛机运转的障碍物，各处联接螺栓是否紧固，尤其是振动电机、支撑座、筛板的固定螺栓要重新紧固一遍。检查两台振动电机或激振器的转向是否相反，如转向相同，应变更一台电机的电源接线，使两台电机的转向相反。连续运转4小时后，测量轴承温度，轴承温度不得超过75℃。筛机停车前，应先停止给料，筛面物料走完后，再停车。停车后要及时清理筛面上的物料和杂物。振动电机或激振器使用3个月后要加油一次，每半年小修一次，每一年大修一次。
