磁选工艺流程

磁选生产线简介

  磁选生产线是选矿生产线的一种，主要利用矿物之间的磁性差异进行选矿，常用于用于锰矿、磁铁矿、磁黄铁矿、焙烧矿、钛铁矿、赤褐铁矿等物料的选矿作业，也用于煤、非金属矿、建材等物料的除铁作业。磁选生产线由振动给料机、槽式给料机、鄂式破碎机、振动筛、球磨机、分级机、磁选机、浓缩机和烘干机等主要设备组成，配合给料机、提升机、输送机可组成完整的选矿生产线(选铁生产线)。该铁矿磁选生产线具有高效、低能、处理量高、经济合理等优点，矿石利用率可达90%，工艺过程中用水量少，节省水，降低成本，减少污染。
  磁选工艺在整个选矿生产线中为广泛，也是技术成熟的配套设备，主要对不同含量的磁性矿物料的选择，其中磁选机在整个工艺中有着重要的角色，由球磨机将矿石进行粉碎后，经过分级机进行矿石颗粒的分级，将3mm以下的矿粉进行磁选设备中进行磁选作业，将带磁性的物料和不带磁性的矿粉进行分离出来。

  磁选工艺流程中用水量少，节省水，降低成本，减少污染，磁选中的粉尘由除尘装置捕集，不会造成空气污染，本方法是一种生产效率高，产品质量好，无环境污染的具有创造性的工艺方法。

磁选工艺流程图

   开采的矿石先由颚式破碎机进行初步破碎，在破碎至合理细度后经由提升机、给矿机均匀送入球磨机，由球磨机对矿石进行粉碎、研磨。经过球磨机研磨的矿石细料进入下一道工序：分级。螺旋分级机借助固体颗粒的比重不同而在液体中沉淀的速度不同的原理，对矿石混合物进行洗净和分级。经过洗净和分级的矿物混合料在经过磁选机时，由于各种矿物的比磁化系数不同，经由磁力和机械力将混合料中的磁性物质分离开来。 经过磁选机初步分离后的矿物颗粒在被送入浮选机，根据不同的矿物特性加入不同的药物，使得 所要的矿物质与其他物质分离开。在所要的矿物质被分离出来后，因其含有大量水分，须经浓缩机的初步浓缩，再经烘干机烘干，即可得到干燥的矿物质。
   磁选选矿生产线的流程大致为：（料仓） ---- 给料机 ---- 颚式破碎机 ----颚式细碎机----球磨机----螺旋分级机----磁选机（可得到精粉）。其中间的机器之间可用输送机相接。

磁选生产线配置

振动给料机、槽式给料机、鄂式破碎机、振动筛、球磨机、分级机、磁选机、浓缩机和烘干机等主要设备组成，配合给料机、提升机、输送机

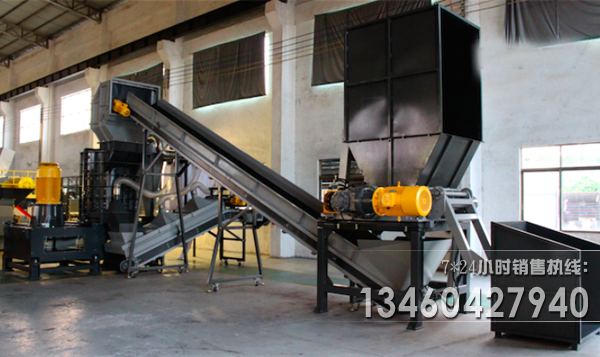

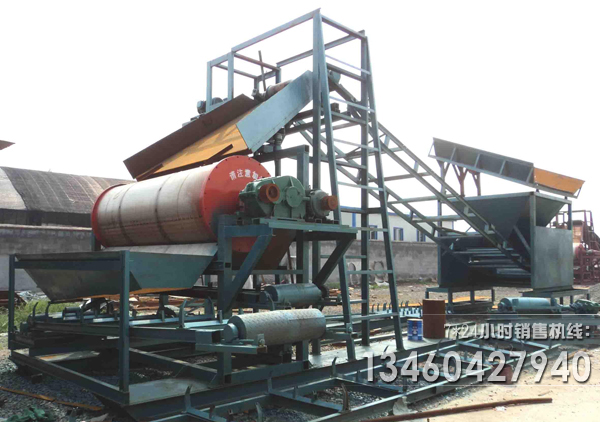

磁选生产线图片

磁选领域及实例

1、应用实例
某含锰赤铁矿石矿物组成较为简单，金属矿物主要是赤铁矿，次为褐锰矿和磁铁矿，偶见黄铁矿零星分布; 脉石矿物以方解石为主，其次是石英、绿泥石和绢云母等。针对该赤铁矿石中褐锰矿含量较高的特点，烟台鑫海矿山设计院初步设计总体工艺为磁化焙烧—弱磁选—强磁选。因为褐锰矿的物理化学性质与赤铁矿较为接近，故褐锰矿难以通过强磁选和浮选与赤铁矿有效分离，因此通过磁化焙烧将赤铁矿还原为磁铁矿，然后采用弱磁选将铁与锰及脉石分离，并对弱磁选尾矿进行强磁选富集回收锰矿物，取得较高的品位和回收率，使铁和锰得到了较好的综合回收。
2、应用领域
铁矿磁选生产线由振动给料机、槽式给料机、鄂式破碎机、振动筛、球磨机、分级机、磁选机、浓缩机和烘干机等主要设备组成，配合给料机、提升机、输送机可组成完整的选矿生产线（选铁生产线）。该铁矿磁选生产线具有高效、低能、处理量高、经济合理等优点。
