磷矿粉链板式刮板运料输送机结构图介绍

磷矿粉链板式刮板运料输送机可分为并列式及重叠式两种，按链条数目及布置方式，可分为单链、双边链、双中心链和三链4种。刮板输送机可用于水平运输，亦可用于倾斜运输。沿倾斜向上运输时，煤层倾角不得超过25°，向下运输时，倾角不得超过20°，当煤层倾角较大时，应安装防滑装置。可弯曲刮板输送机允许在水平和垂直方向作2°～4°的弯曲

磷矿粉链板式刮板运料输送机主要发展趋势是：
1.大运输量。已经发展到小时运输能力高达1500t（80年代）3500t（90年代）的刮板输送机。
2.长运输距离为了减少采区阶段煤柱的损失量，加大工作面的长度，刮板输送机的长度已经达到335米以上
3.大功率电动机。电动机的功率已发展到单速电机达525kW，双速电机500/250kW。
4.寿命长。由于使用大直径圆环链，增加了刮板链的强度，延长了刮板输送机的寿命，整机过煤量高达600万吨以上。

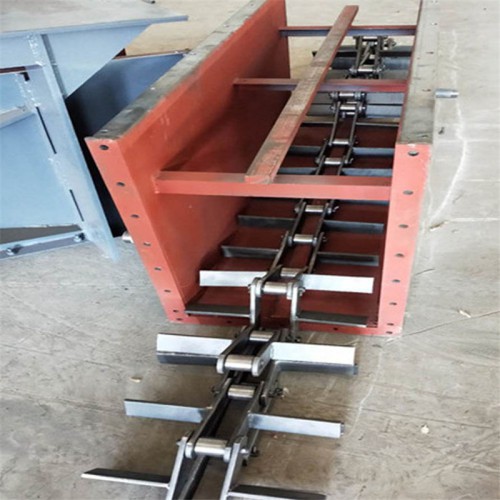

磷矿粉链板式刮板运料输送机是一种在封闭的矩形断面的壳体内，借助于运动着的刮板链条连续输送散壮物料的运输设备。因为在输送过程中刮板链条埋于被输送的物料之中，故而称埋刮板输送机。埋刮板输送机在水平输送时，物料受到刮板链条在运动方向的压力及物料自身重量的作用，在物料间产生了内摩擦力。这种摩擦力保证了料层之间的稳定状态，并足以克服物料在机槽中移动而产生的外摩擦力，使物料形成连续整体的料流而被输送

刮板输送机是在垂直提升时，物料受到刮板链条在运动方向的压力，在物料中产生了横方向的侧面压力，形成了物料的内摩擦力。同时由于下水平段的不断给料，下部物料相继对上部物料产生推移力。这种摩擦力和推移力足以克服物料在机槽中移动而产生的外摩擦阻力和物料自身的重量，使物料形成了连续整体的料流而被提升。

刮板输送机具有一定倾斜角度,能使刮板在运行中切入物料的底部,保证刮板输送机正常运行,耐磨衬板增强了刮板的耐磨性能,在不增加输送机壳体成本的情况下,刮板采用双链结构,可以相应地增加输送机的出力要求,节约了壳体材料成本。
