板式输送机

板式输送机

应用行业:冶金、煤炭、化工、电力、机械制造
适用物料:新材料、冶金、金属粉末、矿物粉末
价格区间:1000-6000元/米      处理能力:10-500T/H
全国销售热线: 13460427940

板式输送机

板式输送机板式输送机是链条带动钢板的一种输送机,根据不同的材质,我们可以板式输送分为滤水板,耐高温板等可以用到不同的使用环境,它由驱动机构、张紧装置、牵引链、板条、驱动及改向链轮、机架等部分组成。采用的链条及附件均由专业厂生产,质量得以保证,不但运行平稳可靠,同时可保证一定的使用寿命。

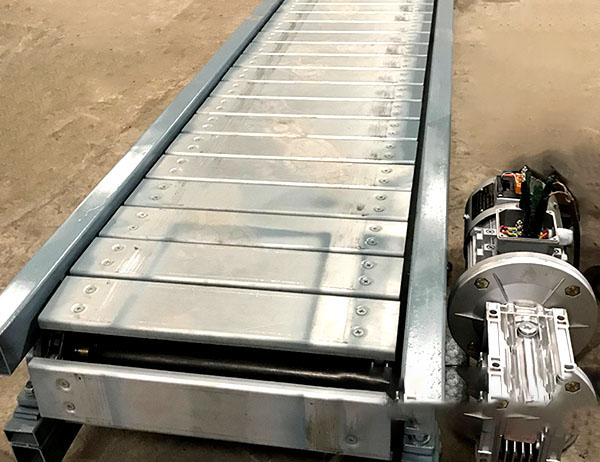

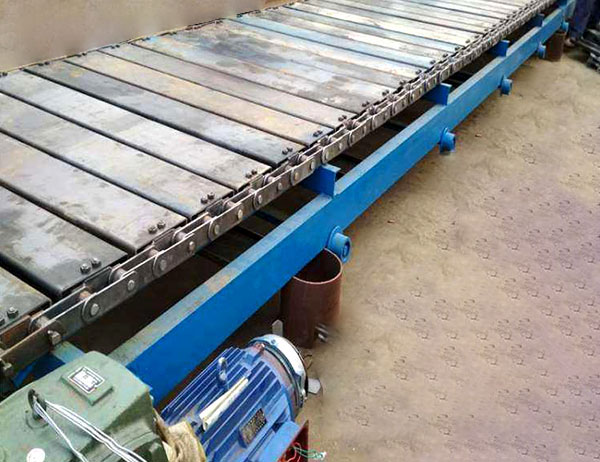

真机图片

板式输送机

板式输送机

板式输送机

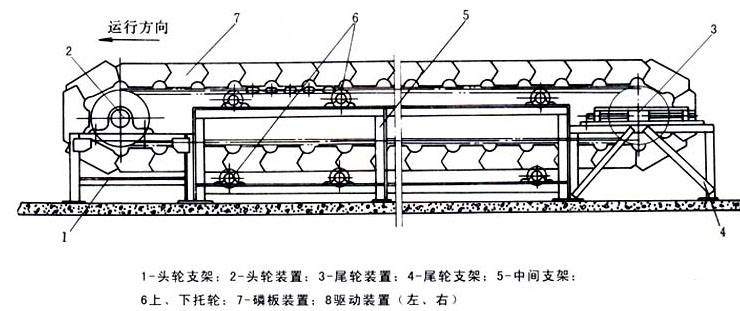

结构示意图

结构示意图


平板输送机有单行道和双行道两种,其部件组合灵活,构成多样,但其核心部件基本相同,都具有驱动装置、牵引链条、头轮总成、轨架、轨道、链板装置、尾轮总成(或称张紧装置)、盖板等。

各种类优缺点

      板式输送机可沿水平方向和倾斜方向输送各种散粒物料和成件物品,也可用于流水生产线中运送工件.它与皮带输送机相比较,可用来输送比较沉重的、块度较大的、具有锋利棱角和强磨磋性的货物,更适宜于输送炽热的物品.它的主要优点是:适用范围广,生产效率高,可作长距离的运输,运输平稳可靠,噪声较小,输送线路布置灵活性较大,且可在较短的距离内完成一定高度的提升;现有的板式输送机生产率有的可达到lOOOt/h,输送距离有的可长达1000m以上,输送倾解可达30。~35。有的甚至可高达60度,过渡转弯半径一般约为5~8m.仅为皮带输送机的1/10左右。所以,板式输送机在国民经济的许多部门,如冶金、煤炭、化学、动力和机械制造业中均有着广泛的应用。板式输送机的主要缺点是:牵引链条和承载底板的自重大,结构较复杂,制造和维修较困难,因此成本也较高。
      板式输送机的形式有多种多样,但目前使用最多的为双链带挡边波浪型板式输送机(俗称鳞板输送,)、双链式平扳输送机和轻型平板输送机三种。

基本参数表

型号 产品名称 链条节距mm 单根链条极限强度KN 链条许用张力KN 台板宽度mm 承重KGf/m 速度m/min 工作温度℃
BP40 轻型平板输送机 38.1 31.1 8 200-300 50 1-12 0-150
BP50 50.8 55.6 15 300 -400 100 1-12 0-150
BP100 弯道板式输送机单行道板式输送机双行道板式输送机 100 56 15 400-500 120 1-12 0-150
BP150 150 136 30 600-800 200 1-12 0-150
BP200 200 230 40 800-1200 500 1-12 0-150
BP250 250 230 40 1000-1200 1200 1-12 0-150
BP300 300 230 40 1000-1500 1500 1-12 0-150
BP400 400 230 40 1200-1800 2000 1-12 0-150
DPB 大平板输送机(重型) 1500-3000 2000 1-20 0-150
