TH提升机

TH提升机

应用行业:化工、医药、食品、造纸、冶金、建材、橡胶、机械
适用物料:块料,颗粒、块料
价格区间:1-15万      处理能力:1-200t/h

TH提升机

TH提升机TH提升机也叫TH系列斗式提升机,是环链斗式提升机的一种型号,料斗的承受部件为链条,取代了原有皮带传动。采用锻造的环形链条作为牵引构件,在运行过程中采用混合式或重力式卸料。提升高度在4.5米-40m之间,斗宽从160-1250。

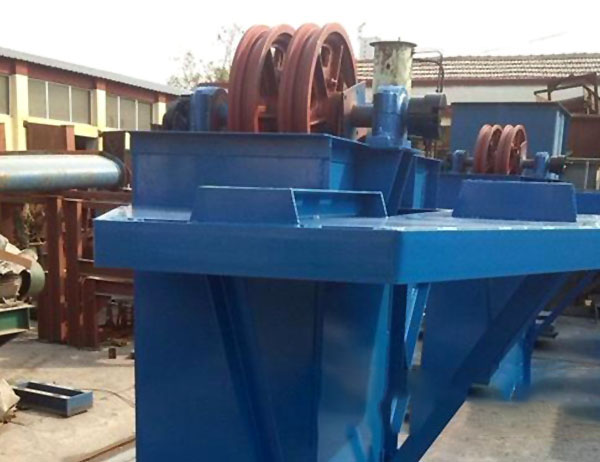

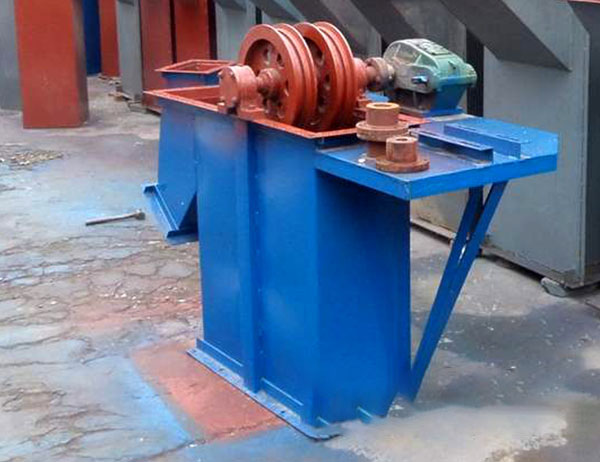

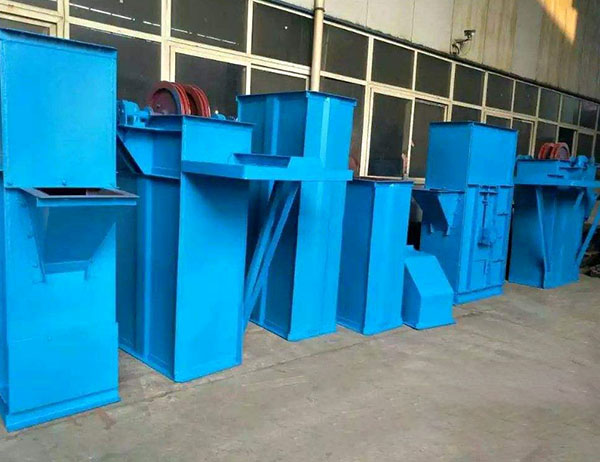

厂家真机

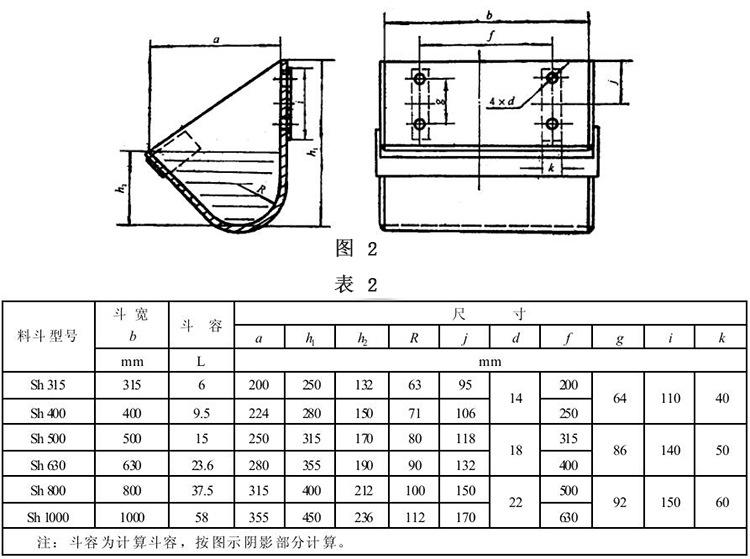

料斗尺寸图

TH提升机

上料参数表

型   号   TH160 TH250 TH315 TH400 TH500 TH630 TH800 TH1000 TH1250
料斗型式 zh sh zh sh zh sh zh sh zh sh zh sh zh sh zh sh zh sh
输送能力,m 3 /h 19 30 30 48 35 59 58 94 73 118 114 185 150 240 240 360 360 540
料斗 料斗容量(l) 1.2 1.9 3 4.8 3.75 6 5.9 9.5 9.3 15 14.6 23.6 24 38 38 60 60 95
斗距(mm) 350 450 512 688 936 936 1001
链条 园钢直径 x节(mm) φ12X45 φ18X64 φ22X86 φ24X86  φ24X86 φ28X92
单链条破 断强(KN) ≥170 ≥320 ≥480 ≥560 ≥560 ≥660
料斗运动 速度 (m/s) 1.3 1.2 1.4 1.5 1.6 1.6 1.6
传动链轮转数 (r/min) 62.5 46.8 42.5 37.6 35.8 31.8 30.5 30.5 28
输送物料的 最大块度(mm) 20 25 35 40 50 60 75 85 100

跑偏脱链原因

1、TH斗式提升机头轮和底轮传动轴安装不正:th斗式提升机的头轮和底轮传动轴安装不正主要体现在以下几个方面:

  一是头轮和底轮的传动轴在同一垂直平面但是不平行;

  二是两传动轴都安装在水平位置且不在同一垂直平面内;

  三是两传动轴平行,在同一垂直平面内且不水平。这时,料斗带跑偏,特别容易引起料斗与机筒的碰撞、料斗带的撕裂。

  应立即停机,排除故障。做到头轮和底轮的传动轴安装在同一垂直平面内,而且都在水平位置上,整机中心线在1000mm高度上垂直偏差不超过2mm,积累偏差不超过8mm。

2、th斗式提升机料斗带接头不正:料斗带接头不正是指料斗带结合后,料斗带边缘线不在同一直线上。

3、工作时,料斗带一边紧一边松,使料斗带向紧边侧向移动,产生跑偏,造成料斗盛料不充分,卸料不彻底,回料增多,生产率下降,严重时造成料斗带卡边、撕裂。这时应停机,修正接头并接好。
