螺旋给料机

螺旋给料机简介

      螺旋给料机也可以叫做螺旋称重给料机，是一种高科技产品，可以在输送的时候计量所输送的物料重量，方便统计计算。

      螺旋给料机是集粉体物料稳流输送、称重计量和定量控制为一体的新一代产品；适用于各种工业生产环境的粉体物料连续计量和配料；采用了多项先进技术，运行可靠，控制精度高；尤其适用于建材、冶金、电力、化工等行业粉体物料的连续计量和配料。

奥创厂家的螺旋给料机特点：

1、专用于粉状物料的计量和控制。
2、给料螺旋具有独特的稳流结构，在整个进料口截面上料粉均匀下沉，不易结拱，不易冲料。
3、摆线针轮减速电机，保证了长期稳定运行。
4、稳流螺旋采用变螺距结构和出口溢流方式，有效的解决了物料的冲料难题（产量>60T/H采用双管稳流）。
5、计量螺旋秤采用3只高精度传感器（拉力）直接称重结构，成功的解决了杠杆称重造成的误差，使计量精度大为提高。
6、采用数字采集模块，有效分辨率高达100万；采集速率50次/秒；年漂移小于50PPM；温度漂移小于50PPM。
7、密封结构，减少粉尘外扬。

螺旋给料机原理

螺旋给料机把经过的物料通过称重桥架进行检测重量，以确定胶带上的物料重量，装在尾部的数字式测速传感器，连续测量给料机的运行速度，该速度传感器的脉冲输出正比于给料机的速度，速度信号和重量信号一起送入给料机控制器，控制器中的微处理器进行处理，产生并显示累计量/瞬时流量。该流量与设定流量进行比较，由控制仪表输出信号控制变频器改变给料机的驱动速度，使给料机上的物料流量发生变化，接近并保持在所设定的给料流量，从而实现定量给料的要求。

螺旋给料机结构图纸

螺旋给料机驱动端轴承、尾部轴承置于料槽壳体外部减少了灰尘对轴承的影响，提高了螺旋给料机关键件的适用寿命。螺旋给料机中间吊挂轴承采用滑动轴承，并设防尘密封装置，螺旋给料机密封件用尼龙或塑料，因而密封性能好，耐磨性强，阻力小，寿命长。螺旋给料机滑动轴承的轴瓦有粉末冶金、尼龙和巴氏合金，可根据不同需要选用，螺旋给料机进出料口的灵活布置使其适应性更强，得到用户认可。
螺旋给料机通常由驱动装置、头节、中间节、尾节、头尾轴承、进出料装置等几部分组成，如条件允许，最好将驱动装置安放在出料端，因驱动装置及出料口装在头节（有止推轴承装配）时较合理，可使螺旋处于受拉装态。其中头节、中间节、尾节每个部分又有几种不同的长度。螺旋式输送机各个螺旋节的布置次序最好遵循按螺旋节长度的大小依次排列和把相同规格的螺旋节排在一起的原则，安装时从头部开始，顺序进行。螺旋给料机在总体布置时还应注意，不要使底座和出料口布置在机壳接头的法兰处，进料口也不应布置在吊轴承上方。

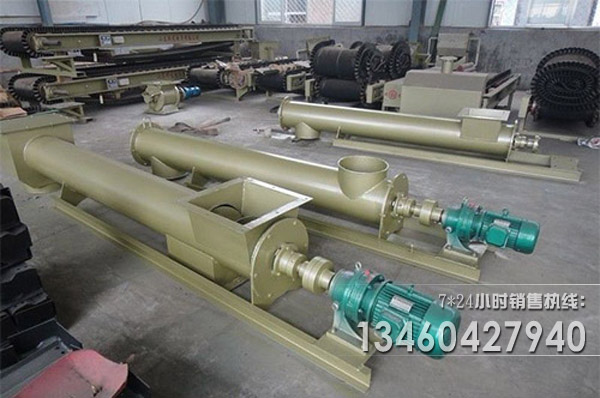

生产厂家图片

使用厂家须知

螺旋给料机使用维护知识：
a、给料机如用于配料、定量给料时，为保证给料的均匀稳定，防止物料自流应水平安装，如进行一般物料连续给料，可下倾10°安装。对于粘性物料及含水量较大的物料可以下倾15°安装。
b、安装后的给料机应留有20mm的游动间隙，横向应水平，悬挂装置采用柔性连接。
c、空试前，应将全部螺栓坚固一次，尤其是振动电磁的地脚螺栓，连续运转3-5小时，应重新紧固一次。
d、试车时，两台振动电机必须向旋转。
e、给料时在运行过程中应经常检查振幅，电流及噪音的稳定性，发现异常应及时停车处理。

f、电磁轴承每2个月加注一次润滑油，高温季节应每月加注一次润滑油。

螺旋给料机常见故障分析及解决办法：

一、螺旋给料机堵料
1、合理选择螺旋给料机的各技术参数,如慢速螺旋输送机转速不能太大。
2、严格执行操作规程,做到无载启动、空载停车；保证进料连续均匀。
3、加大出料口或加长料槽端部,以解决排料不畅或来不及排料的问题。同时,还可在出料口料槽端部安装一小段反旋向叶片,以防端部堵料。
4、对进入螺旋给料机的物料进行必要的清理,以防止大杂物或纤维性杂质进入机内引起堵塞。
5、尽可能缩小中间悬挂轴承的横向尺寸,以减少物料通过中间轴承时堵料的可能。
6、安装料仓料位器和堵塞感应器,实现自动控制和报警。
7、在卸料端盖板上开设一防堵活门。发生堵塞时,由于物料堆积,顶开防堵门,同时通过行程开关切断电源。
二、螺旋给料机驱动电机烧毁
1、螺旋给料机输送物料中有坚硬块料或小铁块混入,卡死绞刀,电流剧增,烧毁电机,处理方法是防止小铁块进入和使绞刀和机壳保持一定间隙。
2、来料过大,电机超负荷而发热烧毁,处理方法是喂料均衡并在停机前把物料送完。
三、螺旋给料机机壳晃动
螺旋给料机安装时各螺旋节中心线不同心．运转时偏心擦壳,使外壳晃动,处理方法是重新安装找正中心线。
四、螺旋给料机悬挂轴承温升过高
1、位置安装不当,处理方法是调整悬挂轴承的位置。
2、坚硬大块物体混入机内产生不正常磨擦,处理方法是清理异物,试车至正常为止。
五、螺旋给料机溢料
1、物料水分大，集结在螺旋吊轴承上并逐渐加厚,使来料不易通过,处理方法是加强原料烘干。
2、物料中杂物使螺旋吊轴承堵塞,处理方法是停机清除机内杂物。
3、传动装置失灵,未及时发现,处理方法是停机、修复传动装置。
六、螺旋轴联结螺栓松动、跌落和断裂
运行时间歇受力不匀，引起螺栓松动、跌落或冲击断裂,处理方法是提高螺栓联结的强度。
七、螺旋给料机螺旋叶片撕裂
由于原料中异物等可造成螺旋叶片损坏,严重时螺旋叶片与螺旋轴焊接处脱焊,形成螺旋叶片撕裂,螺旋叶片损坏需提高备件质量和强度,在备件制作时要保证叶片的一致性,焊缝密实可靠,避免夹渣、气孔等缺陷,保证焊接质量,同时提高螺旋轴及传动轴的强度。
八、螺旋给料机法兰焊口扭裂
由于异常扭矩的产生,联结法兰焊接失效,处理方法是保证设备安装精度,不管是法兰连接还是花键联结,都要保证螺旋体的安装位置精度,安装后应接线调试确定螺旋转向,声音有无异常。试运转后检查电机、减速机、轴承温升,一切正常后,开动手动螺旋料仓闸门逐渐加料,经过调试后,使螺旋运转平稳。
九、螺旋轴裂缝
由于长期运行磨损,抗扭强度降低,形成裂纹、裂缝,处理方法是加强设备维护防止螺旋轴磨损断裂,严格控制原料质量，避免异物进入输送机；定期对润滑部位进行润滑维护；加强驱动装置的点检和维护；对螺旋叶片质量进行定期检测,螺旋叶片异常磨损,螺旋轴变形,强度降低时,及时更换并分析原因加以防患；发现联结件松动及时紧固；设备运行出现发热、噪声等异常现象及时检查,清理异物,修整螺旋或溜槽。
十、螺旋轴输入轴段断裂
由于螺旋给料机安装时,螺旋轴同轴度超差或选轴时安全系数偏低等引起,根据生产需要进行设备改造维护,当工艺变化,超出设备性能范围时,继续运行会造成设备快速损坏,甚至满足不了生产工艺要求,影响正常生产。需要根据实际情况和现场条件,对零部件大修更换,如变更驱动系统,改变传动比,提高备件材料性能或尺寸变化,直至更换设备。
