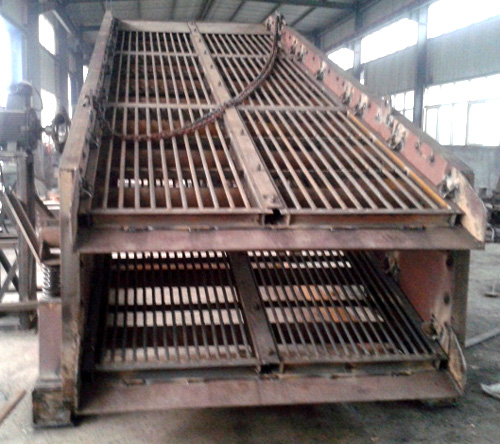

石子振动筛

石子振动筛

应用行业:石料场
适用物料:石子,石矿
价格区间:10000-200000元/台      处理能力:5-100T/H
全国销售热线: 13460427940

石子振动筛介绍

石子振动筛石子振动筛也叫石料振动筛,是一种专门针对石料场使用的一种筛子,该筛子结实耐用,效率高,处理人工处理不了的分级,该机器大大节约了人力,具有激振力大,轴承负荷小、温度低,噪音小等特点(轴承温升小于35°),可以分为圆振动式和直线振动式两种。

筛网规格对照表

目数

丝径

孔径

开孔面积

网重(磅) /100 平方英尺

英寸

毫米

Inch

毫米

1x1

.080

2.03

.920

23.37

84.6

41.1

2X2

.063

1.60

.437

11.10

76.4

51.2

3X3

.054

1.37

.279

7.09

70.1

56.7

4X4

.063

1.60

.187

4.75

56.0

104.8

4X4

.047

1.19

.203

5.16

65.9

57.6

5X5

.041

1.04

.159

4.04

63.2

54.9

6X6

.035

.89

.132

3.35

62.7

48.1

8X8

.028

.71

.097

2.46

60.2

41.1

10X10

.025

.64

.075

1.91

56.3

41.2

10X10

.020

.51

.080

2.03

64.0

26.1

12X12

.023

.584

.060

1.52

51.8

42.2

12X12

.020

.508

.063

1.60

57.2

31.6

14X14

.023

.584

.048

1.22

45.2

49.8

14X14

.020

.508

.051

1.30

51.0

37.2

16X16

.018

.457

.0445

1.13

50.7

34.5

18X18

.017

.432

.0386

.98

48.3

34.8

20X20

.020

.508

.0300

.76

36.0

55.2

20X20

.016

.406

.0340

.86

46.2

34.4

24X24

.014

.356

.0277

.70

44.2

31.8

30X30

.013

.330

.0203

.52

37.1

34.8

30X30

.012

.305

.0213

.54

40.8

29.4

30X30

.009

.229

.0243

.62

53.1

16.1

35X35

.011

.279

.0176

.45

37.9

29.0

40X40

.010

.254

.0150

.38

36.0

27.6

50X50

.009

.229

.0110

.28

30.3

28.4

50X50

.008

.203

.0120

.31

36.0

22.1

60X60

.0075

.191

.0092

.23

30.5

23.7

60X60

.007

.178

.0097

.25

33.9

20.4

70X70

.0065

.165

.0078

.20

29.8

20.8

80X80

.0065

.165

.0060

.15

23.0

23.2

80X80

.0055

.140

.0070

.18

31.4

16.9

90X90

.005

.127

.0061

.16

30.1

15.8

100X100

.0045

.114

.0055

.14

30.3

14.2

100X100

.004

.102

.0060

.15

36.0

11.0

100X100

.0035

.089

.0065

.17

42.3

8.3

110X110

.0040

.1016

.0051

.1295

30.7

12.4

120X120

.0037

.0940

.0064

.1168

30.7

11.6

150X150

.0026

.0660

.0041

.1041

37.4

7.1

160X160

.0025

.0635

.0038

.0965

36.4

5.94

180X180

.0023

.0584

.0033

.0838

34.7

6.7

200X200

.0021

.0533

.0029

.0737

33.6

6.2

250X250

.0016

.0406

.0024

.0610

36.0

4.4

270X270

.0016

.0406

.0021

.0533

32.2

4.7

300X300

.0051

.0381

.0018

.0457

29.7

3.04

325X325

.0014

.0356

.0017

.0432

30.0

4.40

400X400

.0010

.0254

.0015

.370

36.0

3.3

500X500

.0010

.0254

.0010

.0254

25.0

3.8

635X635

.0008

.0203

.0008

.0203

25.0

2.63

圆振与直线振动对比

圆振石子振动筛

圆振式石子振动筛采用筒体式偏心轴激振器及偏块调节振幅,物料筛淌线长,筛分规格多,具有结构可靠、激振力强、筛分效率高、振动噪音小、坚固耐用、维修方便、使用安全等特点,该振动筛广泛应用于矿山、建材、交通、能源、化工等行业的产品分级。

直线式振动式

圆振式石子振动筛采为双振动电机驱动。两电机轴相对筛面在垂直方向有一倾角,在激振力和物料自重力的合力作用下,物料在筛面上被抛起跳跃或向前作直线运动,从而达到对物料进行筛选和分级的目的。

技术参数

圆振式石子振动筛参数表

型号 筛网 层数 筛网 面积 (m2) 筛孔 尺寸 (mm) 最大 进料 尺寸 (mm) 处理 能力 (m3/h) 振动 功率 (r/min) 双振 幅 (mm) 电机 功率 (kw) 筛面 倾角 (度) 筛面 规格 (mm) 总重量 (kg) 外形尺寸 (长×宽×高)(mm)
2YK1225 2 6 4-50 400 8-60 800-970 8 5.5 20 1200×2500 3500 3040×1840×800
3YK1225 3 9 4-50 400 10-70 800-970 8 5.5 20 1200×2500 3850 3040×1840×1200
2YK1230 2 7.2 4-50 400 12-78 800-970 8 7.5 20 1200×3000 4200 3390×1900×800
3YK1230 3 10.8 4-50 400 13-80 800-970 8 7.5 20 1200×3000 4600 3537×1900×1200
2YK1237 2 8.88 4-50 400 15-86 800-970 8 7.5 20 1200×3700 4600 4090×1900×800
3YK1237 3 13.22 4-50 400 16-90 800-970 8 7.5 20 1200×3700 5200 4400×1950×1200
2YK1535 2 10.5 5-50 400 20-125 800-970 8 11 20 1500×3500 5890 4552×2250×900
3YK1535 3 15.75 5-50 400 21-125 800-970 8 11 20 1500×3500 6700 4552×2250×1600
2YK1545 2 13.5 5-50 400 22-150 800-970 8 15 20 1500×4500 6330 5400×2250×1600
3YK1545 3 20.25 5-50 400 22-150 800-970 8 15 20 1500×4500 6800 5400×2250×1700
2YK1548 2 14.4 5-50 400 22.5-162 800-970 8 15 20 1500×4800 6980 5300×2200×860
3YK1548 3 21.6 5-50 400 22.5-162 800-970 8 15 20 1500×4800 7600 5752×2200×1600
2YK1848 2 17.28 5-80 400 25-206 750 11 15 20 1800×4800 9080 6140×2470×1380
3YK1848 3 25.92 5-80 400 32-276 800-970 8 18.5 20 1800×4800 9600 6140×2710×1780
2YK1854 2 19.44 5-80 400 32-312 800-970 8 18.5 20 1800×5400 10150 6500×2600×1300
3YK1854 3 29.16 5-80 400 32-312 800-970 8 22 20 1800×5400 10840 6960×2600×1630
2YK2160 2 25.2 5-100 400 50-475 970 8 30 20 2100×6000 11780 7300×2950×2000
3YK2160 3 37.8 5-100 400 50-475 970 8 30 20 2100×6000 12800 7300×2950×2000
2YK2460 2 28.8 5-100 400 65-550 970 8 37 20 2400×6000 15600 7450×3230×1500
3YK2460 3 43.2 5-100 400 70-620 970 8 37 20 2400×6000 17600 7450×3230×1910
直线式石子振动筛

型 号

筛面面积

筛面倾角

给料粒度

筛孔尺寸

处理量

振频

双振幅

配用电机

m2

mm

mm

t/h

Hz

mm

型号

功率Kw

电压V

ZSGB-0615

0.9

10

<150

3
5
10
15
20
25
50

10-100

16

6-9

YZO-10-6

2*1.0

380

ZSGB-0918

1.62

10

15-160

YZO-20-6

2*2.0

ZSGB-1020

2

15

15-200

YZO-20-6

2*2.0

ZSGB-1224

2.88

10

25-300

YZO-30-6

2*2.5

ZSGB-1030

3

15

35-360

YZO-30-6

2*2.5

ZSGB-1230

3.6

15

40-400

YZO-50-6

2*3.7

ZSGB-1530

4.5

15

45-460

YZO-50-6

2*3.7

ZSG2B-0615

0.9

10

10-100

YZO-10-6

2*1.0

ZSG2B-0918

1.62

10

15-160

YZO-20-6

2*2.0

ZSG2B-1020

2

15

15-200

YZO-20-6

2*2.0

ZSG2B-1224

2.88

10

25-300

YZO-30-6

2*2.5

ZSG2B-1030

3

15

35-360

YZO-30-6

2*2.5

ZSG2B-1230

3.6

15

40-400

YZO-50-6

2*3.7

ZSG2B-1530

4.5

15

45-460

YZO-75-6

2*5.5

使用与维护

1、建议制作支撑架,以挂吊备用筛面。

2、每班检查筛格压紧装置,如有松动则应压紧。
3、经常检查密封条,发现磨损或有缺陷应该及时更换。
4、筛格应该经常取出,定期检查筛面是否破损或凹凸不平,筛孔是否堵塞等。
5、每班检查进料箱的连接是否松动,如果间隙变大,引起碰撞,会使设备破裂。
6、振动筛虽然无需润滑油,每年仍然需要大修一次,更换衬板,对两道筛面进行修整等。振动电机要拆下检查,并给电机轴承换油,如果轴承损坏,则要更换。
7、每班检查筛体支撑装置,观察中空橡胶垫有无明显变形或者脱胶现象,当橡胶垫破损或者过渡压扁时,应同时更换两块中空橡胶垫。
