斗式提升机(斗提机)

斗式提升机(斗提机)

应用行业:粉末、冶金、化工、医药、矿山、建材、玻璃、食品
适用物料:粉状,粒状及小块状
价格区间:500-10000元/米      处理能力:1-500t/h
全国销售热线: 13460427940

斗式提升机简介

斗式提升机简介       我厂家生产的斗式提升机是根据国家标准进行生产的,并结合我厂的生产经验改进,我厂的斗式提升机已经达到了现今设备中的提升设备,具有输送量大,提升高度高,运行平稳可靠,寿命长显著优点。

      我厂家根据不同行业不同单位的需求,可把斗式提升机分为三种形式,皮带式、环链式、板链式;

1、皮带式斗式提升机具有噪音小、成本底的优点,非常适合粮食、化工等轻型物料的提升,采用离心式卸料的方式,该机运行可靠性好,先进的设计原理和加工方法,保证了整机运行的可靠性,无故障时间超过2万小时。

2、环链式斗式提升机采用锻造环链作为传动部分,具有很强的机械强度,主要用于提升机粉体和小颗粒及小块状物料,区别于TD系列斗式提升机,其提升量更大、运转效率更高。其常用于较大比重的物料的提升。

3、板链斗式提升机区别于其他厂家的该机,操作方便,维修少,易损件少。输送链为套筒滚子链,诱导式重力卸料,用于各种粉状、块状物粒的垂直提升。本机系流入式喂料,物料流入料斗内靠板链提升到顶端,在物料重力作用下自行卸料。

斗提机规格参数

皮带式斗式提升机各规格型号参数表:

型号 TD160 TD250 TD315 TD400
料斗形式 Q h zD Sd Q h zD Sd Q h zD Sd Q h zD Sd
输送量(m3/h) 5.4 9.6 9.6 16 12 22 23 35 17 30 25 40 24 46 41 66
斗宽(mm) 160 250 315 400
斗容(L) 0.5 0.9 4.2 1.9 1.3 2.2 3.0 4.6 2 3.6 3.8 5.8 3.1 5.6 5.9 9.4
斗距(mm) 280 350 360 450 400 500 480 560
带宽(mm) 200 300 400 500
斗速(m/s) 1.4 1.6 1.6 1.8
物料量大块(mm) 25 35 45 55
型号 TD500 TD630 TD160 TD250 TD350 TD450
料斗形式 Q h zD Sd h zD Sd Q S Q S Q S Q S
输送量(m3/h) 38 70 58 92 85 89 142 4.7 8 18 22 25 42 50 72
斗宽(mm) 500 630 160 250 350 450
斗容(L) 4.8 9 9.3 15 14 14.6 23.5 0.65 1.1 2.6 3.2 7 7.8 14.5 15
斗距(mm) 500 625 710 300 400 500 640
带宽(mm) 600 700 200 300 400 500
斗速(m/s) 1.8 2 1 1.25 1.25 1.25
物料量大块(mm) 60 70 25 35 45 55

环链斗式提升机各型号规格参数表:

型   号   TH160 TH250 TH315 TH400 TH500 TH630 TH800 TH1000 TH1250
料斗型式 zh sh zh sh zh sh zh sh zh sh zh sh zh sh zh sh zh sh
输送能力,m 3 /h 19 30 30 48 35 59 58 94 73 118 114 185 150 240 240 360 360 540
料斗 料斗容量(l) 1.2 1.9 3 4.8 3.75 6 5.9 9.5 9.3 15 14.6 23.6 24 38 38 60 60 95
斗距(mm) 350 450 512 688 936 936 1001
链条 园钢直径 x节(mm) φ12X45 φ18X64 φ22X86 φ24X86  φ24X86 φ28X92
单链条破 断强(KN) ≥170 ≥320 ≥480 ≥560 ≥560 ≥660
料斗运动 速度 (m/s) 1.3 1.2 1.4 1.5 1.6 1.6 1.6
传动链轮转数 (r/min) 62.5 46.8 42.5 37.6 35.8 31.8 30.5 30.5 28
输送物料的 最大块度(mm) 20 25 35 40 50 60 75 85 100

板链斗式提升机各型号规格参数表:

型号 输送能力 (米3/时) 斗速 (米/秒) 主轴转速 (转/分) 物料粒度 (毫米) 料斗
容积(升) 斗宽(毫米) 斗距(毫米)
NE15 15 0.5 15.54 <40 2.5 250 203
NE30 32 16.45 <50 7.8 300 305
NE50 60 16.45 <50 15.7 300 305
NE100 110 14.13 <70 35 400 400
NE150 170 14.13 <70 52.2 600 400
NE200 210 10.9 <100 84.6 600 500
NE300 320 10.9 <100 127.5 600 500
NE400 380 8.3 <120 182.5 700 600
NE500 470 7.1 <120 260.9 700 700
NE600 600 7.1 <120 33.2 700 700
NE800 800 6.2 <140 501.8 800 800

斗提机工作原理

垂直斗式提升机使用原理视频

斗式提升机工作原理

料斗把物料从下面的储藏中舀起,随着输送带或链提升到顶部,绕过顶轮后向下翻转, 斗式提升机将物料倾入接受槽内。带传动的斗式提升机的传动带一般采用橡胶带,装在下或上面的传动滚筒和上下面的改向滚筒上。链传动的斗式提升机一般装有两条平行的传动链,上或下面有一对传动链轮,下或上面是一对改向链轮。斗式提升机一般都装有机壳,以防止斗式提升机中粉尘飞扬。

斗提机CAD结构图纸

皮带式斗式提升机结构图纸

皮带式斗式提升机结构图纸

环链式斗式提升机结构图纸

环链式斗式提升机结构图纸

板链式斗式提升机结构图纸

板链式斗式提升机结构图纸

斗式提升机图片

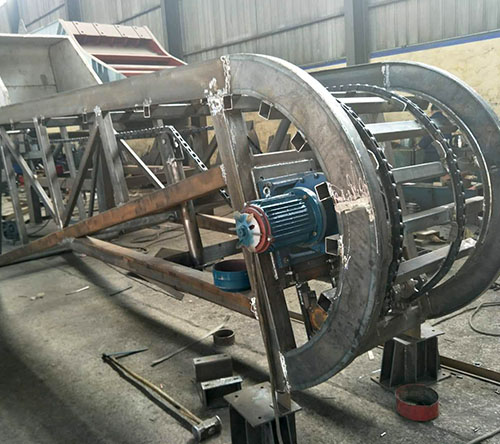

斗式提升机图片

斗式提升机图片

斗式提升机图片

斗式提升机图片

斗式提升机图片

你也许还需要这些设备!

筛分筛选机械

输送机械

给料机械

粮食机械

配件及其他

售后服务

相关文章:

专家咨询 奥创机械为您解答有关斗式提升机(斗提机)各种疑惑

我们有着专业的技术团队,为您提供求购、使用、维护、参数等方面的疑问解答,可在线联系或者电话联系!

奥创技术工程师

常见斗式提升机是通过紧固在牵引胶带或者是牵引链条上的料斗,环绕在提升机头轮与尾轮之间,从而构成闭合结构。通过与头轮相连的驱动装置来作为动力,驱动头轮运动。在此同时,下部和底轮相连的张紧装置可以使牵引件得到必要的张紧力来维持牵引件的正常运转。

奥创技术工程师

料斗把物料从下面的储藏中舀起,随着输送带或链提升到顶部,绕过顶轮后向下翻转,斗式提升机将物料倾入接受槽内。带传动的斗式提升机的传动带一般采用橡胶带,装在下或上面的传动滚筒和上下面的改向滚筒上。链传动的斗式提升机一般装有两条平行的传动链,上或下面有一对传动链轮,下或上面是一对改向链轮。斗式提升机一般都装有机壳,以防止斗式提升机中粉尘飞扬。 1、传动装置中采用了圆柱型减速器,并配有逆止装置,使得传动装置结构紧凑,实现了柔性传动,既能使运转平稳,又能使电机减速器及牵引件得到保护,更能使物料在停机时保持

奥创技术工程师

D型斗式提升机由运行部分(料斗与牵引胶带),带有传动滚筒的上部区段,带有拉紧滚筒的下部区段,中间机壳,驱动装置,逆止制动装置等组成,适用于向上输送松散密度ρ<1.5t/m3粉状、粒状和小块状的无磨琢性和半磨琢性散状物料,如煤、砂、焦末、水泥、碎矿石等。
