垂直振动提升机

垂直振动提升机

应用行业:化工、橡胶、塑料、医药、轻工、食品、冶金、建材、矿山、粮食
适用物料:粉状、块状和短纤维状的固体物料
价格区间:1-10万元/台      处理能力:1-10T/H
全国销售热线: 13460427940

垂直振动提升机简介

  垂直振动提升机也可叫做干燥提升机、冷却提升机,是采用振动电机作为振动源,固定在提升槽上的两台相同型号的振动电机中心线交叉一定角度安装,并做相反方向自同步旋转,振动电机所带的偏心块在旋转时各个瞬间位置所产生的离心力之分力沿抛掷方向作往复运动,使支承在减振器上的整个机体不停振动,使物料在提升槽内被抛起的同时向上运动,物料落入入料槽后,开始被抛起,此时可以使物料与空气充分接触,还可以起到散热冷却的作用

      垂直振动提升机可分敞开式、封闭式两种结构。具有产品占地面积小,便于工艺布置。物料可向上输送,亦可向下输送。噪音低,结构简单,安装、维修便利。结构简单合理、能耗小,节约电能,料槽磨损小。

垂直振动提升机工作视频

垂直振动提升机原理

垂直振动提升机原理

垂直振动提升机的驱动装置振动电机安装在输送塔下部,两台振动电机对称交叉安装,输送塔由管体和焊接在管体周围的螺旋输送槽组成,输送塔座于减振装置上,减振装置由底座和隔振弹簧组成。当垂直输送机工作时,根据双振动电机自同步原理,由振动电机产生激振力,强迫整个输送塔体作水平圆运动和向上垂直运动的空间复合振动,螺旋槽内的物料则受输送槽的作用,作匀速抛掷圆运动,沿输送槽体向上运动,从而完成物料的向上(或向下)输送作业。

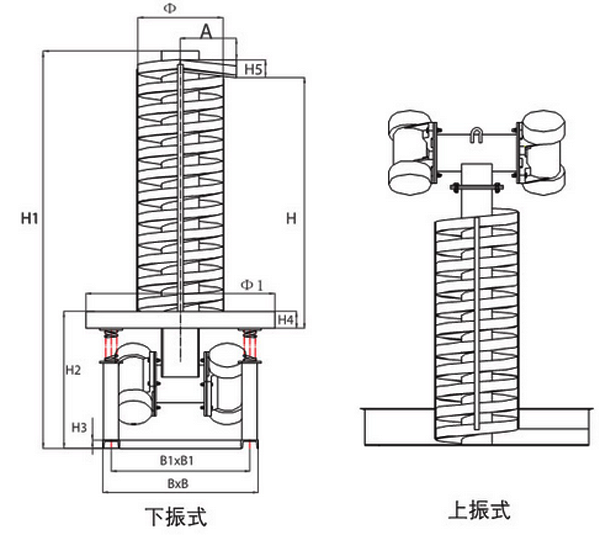

垂直振动提升机结构图

垂直振动提升机结构图

电机振动垂直提升机是由提升槽、振动电机、减振系统和底座等组成。

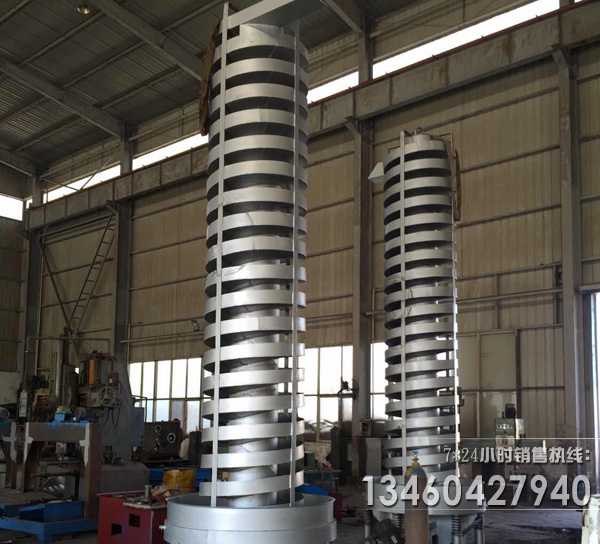

垂直振动提升机图片

垂直振动提升机图片

垂直振动提升机图片

垂直振动提升机图片

垂直振动提升机图片

垂直振动提升机图片

使用厂家必备须知

垂直振动提升机代号解释
   DZ C  600
   ┬ ┬ ┬
   │ │ │
   │ │ │
   │ │ │
   │ │ └───────────── 输送槽直径(mm)
   │ │
   │ └──────────────- 垂直
   │

   └──────────────── 电机振动

振动提升机技术参数表:

型号 输送量
(t/h)
输送槽直径
(mm)
输送宽度
(mm)
输送高度
(m)
振次
(min)
双振幅
(mm)
电动功率
(kw)
重量
(kg)
DZC300 ~1.0 300 77 ≤2.0 960 6~7 2×0.4 680
DZC500 ~2.0 500 140 ≤3.0 6~8 2×0.75 1010
DZC550 ~3.0 550 152 ≤3.5 6~8 2×1.5 1190
DZC600 ~3.0 600 163 ≤4.0 6~7 2×1.5 13210
DZC800 ~4.0 800 224 ≤4.5 6~8 2×2.2 1590
DZC850 ~4.0 850 224 ≤5.0 6~9 2×2.2 1750
DZC900 ~3.5 900 185 ≤6.0 6~9 2×3.0 2100
