颗粒振动筛

颗粒振动筛

颗粒振动筛是指专门筛分颗粒的振动筛，市面上分为圆形和直线（方形）两种。颗粒的大小不同，使用的筛分机也不同，选用不同的振动筛机，一般对筛分精度要求选用圆形振动筛，粗筛选用直线（方形）振动筛。

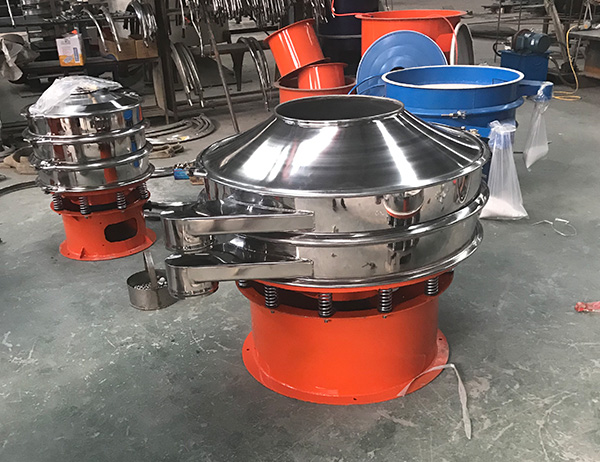

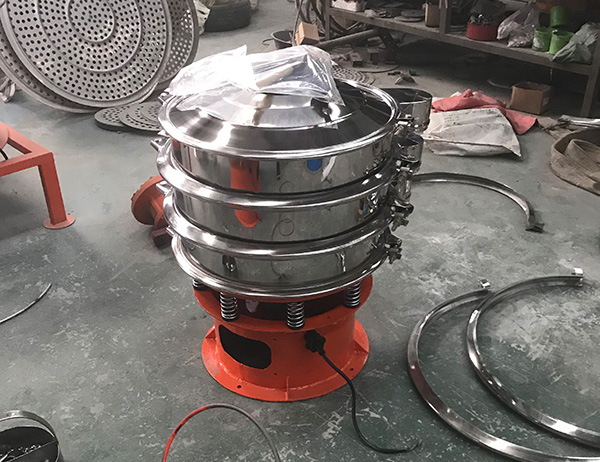

圆形颗粒筛

圆形颗粒筛直立式电机作激振源，电机上、下两端安装有偏心重锤，将电机的旋转运动转变为水平、垂直、倾斜的三次元运动，再把这个运动传递给筛面，使物料在筛面上做外扩渐开线运动，故该系列振动筛称之为旋振动筛。

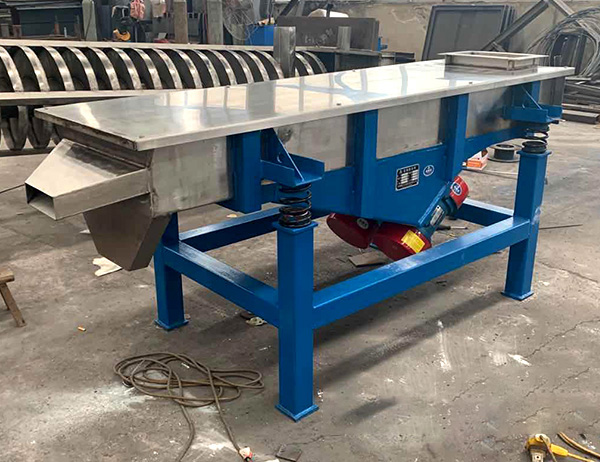

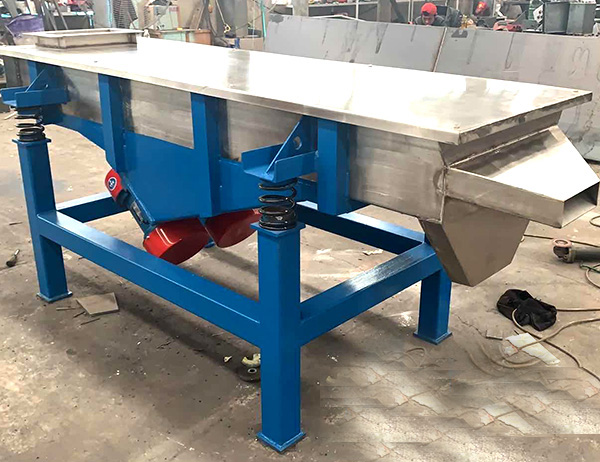

直线颗粒筛

直线颗粒筛采用双激振器驱动，当两台激振器做同步、反向旋转时，其偏心块所产生的激振力在平行于电机轴线的方向相互抵消，在垂直于电机轴的方向叠为一合力，因此筛机的运动轨迹为一直线。其两电机轴相对筛面有一倾角，在激振力和物料自重力的合力作用下，物料在筛面上被抛起跳跃式向前作直线运动，从而达到对物料进行筛选和分级的目的。可用于流水线中实现自动化作业。具有能耗低、效率高、结构简单、易维修、全封闭结构无粉尘溢散的特点。

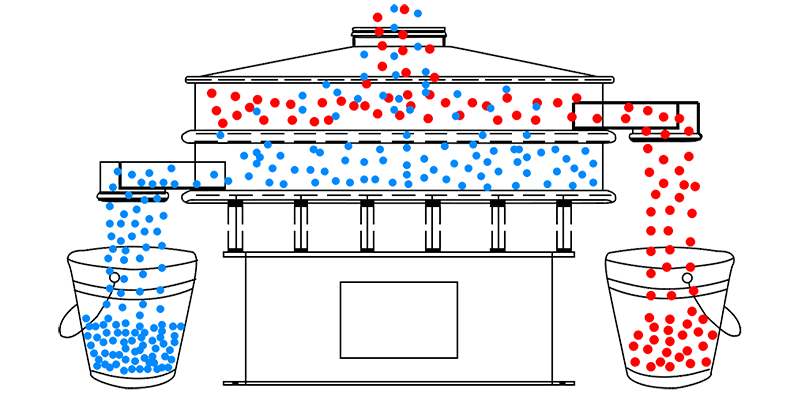

结构使用原理

直线（方形）颗粒筛

圆形颗粒筛

技术参数表

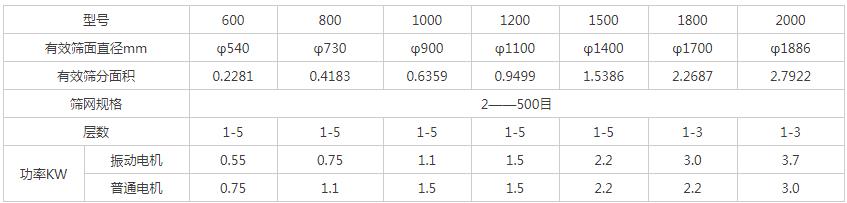

圆形颗粒筛参数：

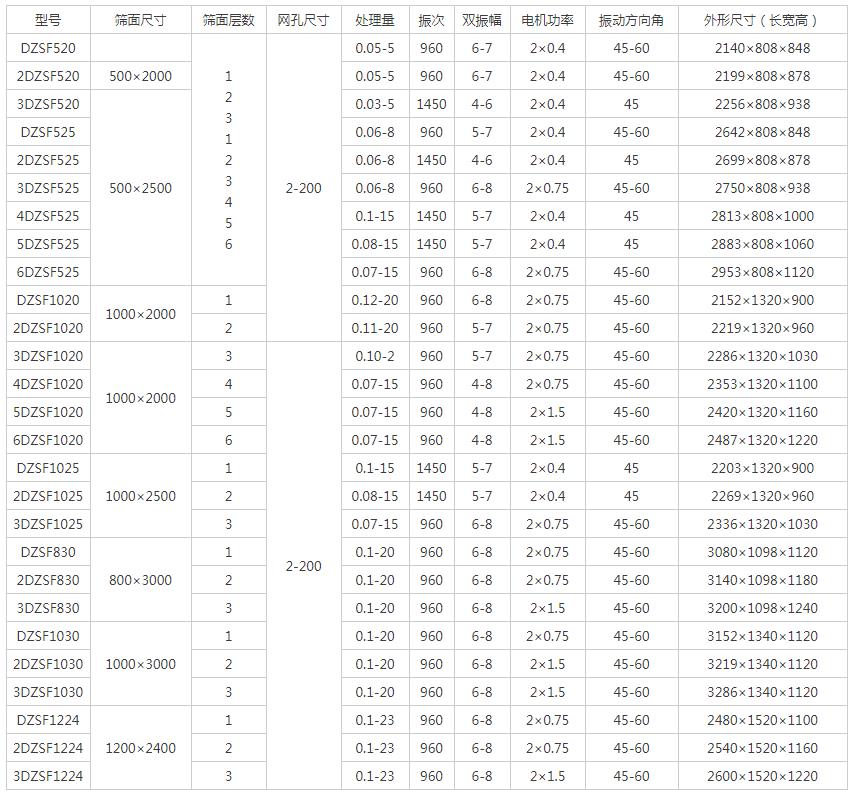

方形颗粒筛参数 ：
