叶轮给料机

叶轮给料机

应用行业:水泥、建材、化工、冶金及轻工业
适用物料:干燥粉状物料或小颗粒物料
价格区间:500-10000元/台      处理能力:4-150立方/小时
全国销售热线: 13460427940

叶轮给料机简介

叶轮给料机简介叶轮给料机也叫钢性叶轮给料机,星型卸料阀,是用于将上部料仓中的干燥粉状物料或小颗粒物料连续地、均匀地喂送到下一设备中去,是一种定量给料设备。广泛应用于建材、冶金、化工、电力等行业,还能将上部料仓中的干燥粉状或小颗粒连续均匀地输送到下接设备中,钢性叶轮给料机,又称电动回转卸料阀.钢性叶轮给料机是连续均量输送尘灰、煤粉及其他干燥物料(粒度小于10毫米)的输送设备.

叶轮给料机特点
1 结构紧凑,造型美观,使用方便。
2、运转平稳,噪音低。
3、由于轴承、齿箱离开壳体一段距离,对于高温、润滑都有较大改善。
4、本厂也可按用户要求设计制造。(支架联轴器皮带链条传动)
5、本产品采用00号减速机专用润滑脂,请定期检查,加油。

叶轮给料机原理

  当变速时由蜗杆付通过装在同一主轴上的刮板,供给叶轮和测量叶轮实现给粉。煤粉自煤粉斗流入给粉机上部体内的隔板上及其缺口下面的供给叶轮的齿槽内,旋转的叶轮带着煤粉在供给叶轮壳内转180度给叶轮壳缺口处,落到测量叶轮内的齿槽,测量叶轮再转180度又把煤粉带部体内的缺口片,煤粉即落入出粉管中,按此过程就达到连续、均匀给粉的防止停机时煤粉自流的目的。

星型卸料阀​结构图纸

坐式叶轮给料机结构图

坐式叶轮给料机结构图

立式叶轮给料机结构图

立式叶轮给料机结构图

叶轮给料机由电机、传动装置、机壳、底盘和叶轮等组成。机壳上、下端的进、出料口分别与料仓、受料设备连接。给料量的调节是靠改变电磁调速异步电动机的转速达到,其变速系统是由一级蜗轮与蜗杆付构成。电机通过传动装置带动叶轮旋转,物料从上部料仓通过进料口进入到叶轮槽内,叶轮绕水平轴线转动时物料落入叶轮的各腔格之间,随叶轮旋转半周后卸入受料设备。

叶轮给料机图片

不锈钢叶轮给料机图片

不锈钢叶轮给料机图片

重型叶轮给料机图片

叶轮给料机批发

重型叶轮给料机图片

重型叶轮给料机图片

圆形叶轮给料机图片

圆形叶轮给料机图片

叶轮给料机批发

叶轮给料机批发

不锈钢叶轮给料机

不锈钢叶轮给料机

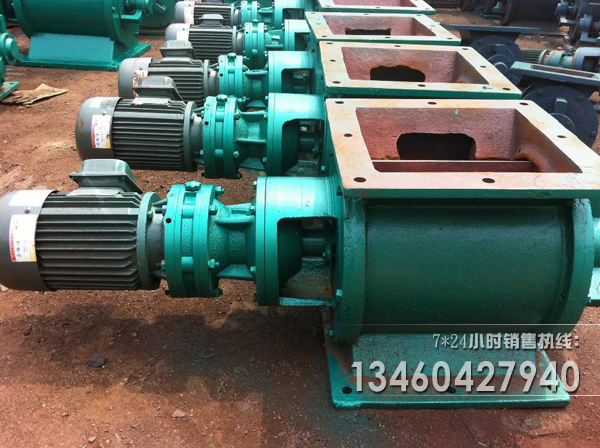

待发货的叶轮给料机

待发货的叶轮给料机

星型卸料阀​型号参数

型号 规格 生产能力
m3/h
叶轮转速
r/min
进出料口尺寸
长x宽
mm
转动方式 齿轮减速电动机 给料机本体
外型尺寸
长x宽x高
mm
给料机本体
重量
kg
型号 功率
kw
转速r/min
GY-Φ200X200 4 20 200X200 链轮 YTC561 1.5 31 570X300X300 67
7 31 联轴器
GY-Φ200X300 6 20 200X300 链轮 YTC561 1.5 31 670X300X300 77
10 31 联轴器
GY-Φ300X300 15 20 300X300 链轮 YTC561 1.5 31 760X400X450 155
23 31 联轴器
GY-Φ300X400 20 20 300X400 链轮 YTC562 2.2 31 860X400X450 174
31 31 联轴器
GY-Φ400X400 35 20 400X400 链轮 YTC751 3 31 925X520X600 231
53 31 联轴器
GY-Φ400X500 43 20 400X500 链轮 YTC751 3 31 1025X520X600 268
67 31 联轴器
GY-Φ500X500 68 20 500X500 链轮 YTC752 5.5 31 1075X640X760 550
