电机振动水平输送机
适用物料:块状、颗粒状或粉状
价格区间:500-5000元/米 处理能力:50-200T/H
电机振动水平输送机
电机振动水平输送机利用料槽的振动使料槽中的物料从入料口快速输送到出料口,可以用来输送块状、颗粒状或粉状、常温或高温的各种物料。电机振动水平输送机有敞开式、封闭式两种,料槽横截面可以做成圆形、矩形和梯形等多种型式。料槽的进料和出料也可根据需要制成一点进料、一点出料,一点进料、多点出料,多点进料、一点出料等多种型式。

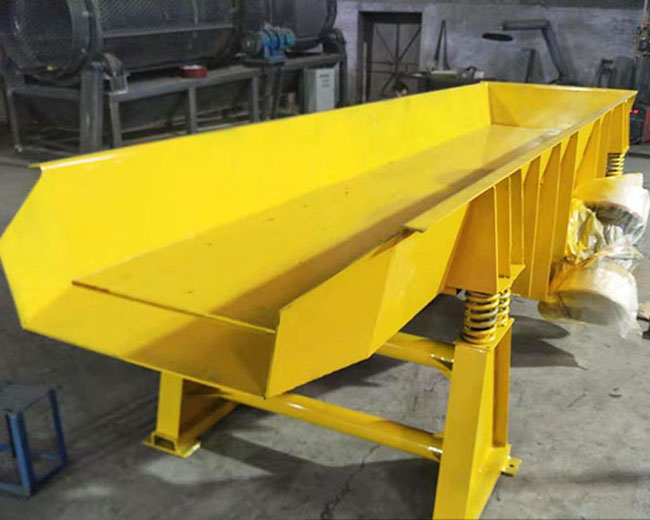

真机图片
工作原理视频
电机振动水平输送机采用两台振动电机作为激振动源,运用自同步原理,两台振动电机反向转动,使输送机底部平衡架产生往复振动,经过主振簧与导向板簧的作用,带动上部输送槽振动,从而达到输送物料的目的。
结构技术参数
电机振动水平输送机技术参数:
型号 |
输送量 t/h |
物料粒径 mm |
输送槽尺寸 宽×高 mm |
输送 |
振次 min-1 |
电机功率 kw |
总重 kg |
DZS250 |
10 |
≤50 |
250×250 |
~2.0 |
|
2×0.4 |
230 |
DZS300 |
15 |
300×300 |
~3.0 |
2×0.4 |
305 |
||
DZS400 |
20 |
≤100 |
400×300 |
~5.0 |
2×0.75 |
580 |
|
DZS500 |
25 |
500×350 |
~6.0 |
2×1.5 |
880 |
||
DZS600 |
30 |
≤150 |
600×400 |
~8.0 |
2×2.2 |
1280 |
|
DZS700 |
35 |
700×400 |
~10 |
2×3.0 |
1850 |
电机振动水平输送机外形尺寸图表:
|
L |
L1 |
L2 |
L3 |
L4 |
B |
B1 |
H |
H1 |
H2 |
LD |
φd |
DZS250 |
2330 |
165 |
165 |
500 |
1380 |
438 |
538 |
760 |
460 |
110 |
200 |
11 |
DZS300 |
3380 |
190 |
190 |
780 |
1960 |
488 |
588 |
810 |
510 |
110 |
330 |
11 |
DZS400 |
5500 |
250 |
250 |
1100 |
3500 |
600 |
720 |
850 |
510 |
120 |
350 |
13 |
DZS500 |
6600 |
300 |
300 |
1500 |
4100 |
700 |
820 |
990 |
590 |
120 |
350 |
15 |
DZS600 |
8700 |
350 |
350 |
1700 |
5880 |
800 |
920 |
1110 |
650 |
140 |
490 |
15 |
DZS700 |
10800 |
400 |
400 |
2300 |
7050 |
900 |
1020 |
1150 |
650 |
140 |
490 |
17 |
厂家说明
使用维护:
1、空运转试车前,应检查各部位螺栓,特别是振动电机的地脚螺栓是否紧固,连续运转4小时后各部位连接螺栓要重新紧固一次,一周内再反复紧固2-3次。
2、工作时两台振动电机的旋转方向应相反。
3、空运转试车时,检查输送机运转情况是否平稳,并注意振动电机轴承的温升情况,连续运转4小时后,轴承最高温度不得超过75℃。
服务承诺:
1、售出产品质保期内出现质量问题负责保修包换(易损件除外)2、产品质保期外终身有偿跟踪服务
3、产品备件终身有偿供应
