螺旋输送机

螺旋输送机

应用行业:矿产、饲料、粮油、建筑
适用物料:粉末,颗粒
价格区间:500-5000元/米      处理能力:5-100T/H
全国销售热线: 13460427940

螺旋输送机简介

      螺旋输送机也叫螺旋绞龙,是一种利用叶片旋转推动物料输送机设备,用于颗粒或粉状物料的水平输送、倾斜输送、垂直输送等形式。输送距离根据机形不同而不同,一般从2米到70米。

      螺旋输送机是把一根螺旋弹簧装在塑胶管内,弹簧直接由电动机驱动,在塑胶管内高速旋转。采用螺旋弹簧输送原理,当料斗需要上料时,启动电动机带动弹簧旋转,原料被弹簧螺旋带动移动,塑胶管入口端对准料斗处开有一排料口,移动至排料口处的原料被弹簧旋转的离心力抛出排料口,进入料斗。此种上料装置结构简单,操作和维修都很方便,适合于粒料和粉料的输送。螺旋输送机旋转轴的旋向,决定了物料的输送方向,但一般螺旋输送机在设计时都是按照单项输送来设计旋转钢丝的。
      螺旋输送机在输送形式上分为有轴螺旋输送机和无轴螺旋输送机两种,在外型上分为U型螺旋输送机和管式螺旋输送机

工作原理视频

螺旋输送机工作原理视频

  当螺旋轴转动时,由于物料的重力及其与槽体壁所产生的摩擦力,使物料只能在叶片的推送下沿着输送机的槽底向前移动,其情况好像不能旋转的螺母沿着旋转的螺杆作平移运动一样。物料在中间轴承的运移,则是依靠后面前进着的物料的推力。所以,物料在输送机中的运送,完全是一种滑移运动。为了使螺旋轴处于较为有利的受拉状态,一般都将驱动装置和卸料口安放在输送机的同一端,而把进料口尽量放在另一端的尾部附近。 旋转的螺旋叶片将物料推移而进行输送,使物料不与螺旋输送机叶片一起旋转的力是物料自身重量和螺旋输送机机壳对物料的摩擦阻力。叶片的面型根据输送物料的不同有实体面型、带式面型、叶片面型等型式。螺旋输送机的螺旋轴在物料运动方向的终端有止推轴承以随物料给螺旋的轴向反力,在机长较长时,应加中间吊挂轴承。
  螺旋输送机的工作原理是旋转的螺旋叶片将物料推移而进行螺旋输送机输送,使物料不与螺旋输送机叶片一起旋转的力是物料自身重量和螺旋输送机机壳对物料的摩擦阻力。螺旋输送机旋转轴上焊的螺旋叶片,叶片的面型根据输送物料的不同有实体面型、带式面型、叶片面型等型式。螺旋输送机的螺旋轴在物料运动方向的终端有止推轴承以随物料给螺旋的轴向反力,在机长较长时,应加中间吊挂轴承。

螺旋输送机结构图纸

螺旋输送机部件组装图

螺旋输送机部件组装图

U型螺旋输送机结构图纸

U型螺旋输送机结构图纸

螺旋机本体由头部轴承、尾部轴承、悬挂轴承、螺旋、机壳、盖板及底座等组成。
驱动装置由电动机、减速器、联轴器及底座所组成。

螺旋输送机图片

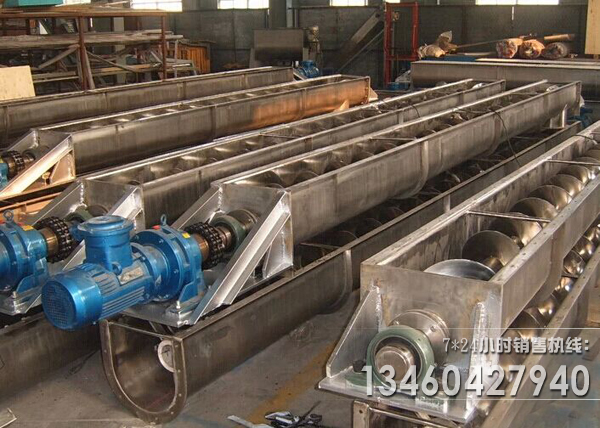

不锈钢U型螺旋输送机图片

不锈钢U型螺旋输送机图片

U型螺旋输送机图片

不锈钢螺旋输送机轴及叶片图片

不锈钢螺旋输送机轴及叶片图片

过滤式螺旋输送机图片

过滤式螺旋输送机图片

加厚叶片螺旋输送机图片

加厚叶片螺旋输送机图片

水冷降温螺旋输送机图片

规格型号参数

螺旋输送机技术参数:

规  格 主要技术性能 驱动装置 驱动装置 重量
(kg)
直径 长度
(m)
产量
(水泥)
t/h
转速
min-1
减速机 电动机
型号 速比 型号 功率
(kw)
GX200 -10 9 60 JZQ250 23.34 Y90S-4 1.1 726
GX200 -20 9 60 JZQ250 23.34 Y90L-4 1.5 1258
GX250 -10 15.6 60 JZQ250 23.34 Y100L2-4 2.2 960
GX250 -20 15.6 60 JZQ250 23.34 Y100L1-4 3 1750
GX300 -10 21.2 60 JZQ350 23.34 Y100L2-4 3 1373
GX300 -20 21.2 60 JZQ350 23.34 Y112M-4 4 2346
GX400 -10 51 60 JZQ400 23.34 Y132S-4 5.5 1911
GX400 -20 51 60 JZQ500 23.34 Y160M-4 11 2049
GX500 -10 87.5 60 JZQ400 23.34 Y132M-4 7.5 2381
GX500 -20 87.5 60 JZQ650 23.34 Y180M-4 18.5 5389
GX600 -10 134.2 45 JZQ750 23.34 Y180L-4 22 3880
GX600 -10 134.2 45 JZQ850 23.34 Y250M-4 55 7090
使用厂家日常维护管理
螺旋输送机在使用过程中,一定要注意日常的保养维护,这样才会最大程度地跟沙子烘干机配合好,保证生产量及效率,也使设备的使用寿命延长。
(1)应定时向轴承、齿轮和链条等传动件加润滑油。
(2)箱送机停用后,应检查螺旋叶片磨损情况,磨损严重时补焊。
(3)输送量不可过载,否则物料排不出,引起螺旋轴弯曲和箱体涨坏。
(4)输送的介质沮度较高时,应注意箱体的伸缩变化是否自由而无卡着的地方,若有抓紧解决。
(5)输送机在运转中,发出的噪声刺耳时,应打盖检查,排除故障。

你也许还需要这些设备!

筛分筛选机械

提升机械

给料机械

粮食机械

配件及其他

售后服务

相关文章:

专家咨询 奥创机械为您解答有关螺旋输送机各种疑惑

我们有着专业的技术团队,为您提供求购、使用、维护、参数等方面的疑问解答,可在线联系或者电话联系!

奥创技术工程师

螺旋输送机的由于工作的不同,对螺旋输送机、斗式机等输送设备的也有一些要注意的要点。输送被称为物料输送的动脉的工作是全车间正常生产的可靠保证。由于输送机的工作条件却十分苛刻,它具有重载、高温、多腐蚀性介质和连续作业等特点。

奥创技术工程师

无轴螺旋输送机设计要点 U形截面:外形与LS系列螺旋输送机基本相同。 无轴螺旋输:螺旋体为较厚的带状螺旋,无轴螺旋,头部与驱动轴相联。结构上分单、双叶片两种,材质上分碳钢、不锈钢两类,安螺距比有1:1和2:3两种。有轴螺旋输送机的特点:1.承载能力大、安全可靠。2.适应性强、安装维修方便、寿命长。3.整机体积小、转速高、确保快速均匀输送。

奥创技术工程师

LS、GX系列的螺旋输送机的转速一般是都是60r/min、50r/min、30r/min、  螺旋输送机在输送形式上分为有轴螺旋输送机和无轴螺旋输送机两种,在外型上分为U型螺旋输送机和管式螺旋输送机。有轴螺旋输送机适用于无粘性的干粉物料和小颗粒物料.(例如:水泥、粉煤灰、石灰、粮等)而无轴螺旋输送机适合输送机由粘性的和易缠绕的物料。
