埋刮板输送机

埋刮板输送机

应用行业:冶金、建材、电力、化工、水泥、港口、码头、煤炭、矿山、粮油、食品、饲料
适用物料:散状物料
价格区间:500-10000元/米      处理能力:1-200 T/H
全国销售热线: 13460427940

埋刮板输送机介绍

  埋刮板输送机是一种应用广泛的散料输送设备,广泛应用于冶金、建材、电力、化工、水泥、港口、码头、煤炭、矿山、粮油、食品、饲料等行业和部门。

     埋刮板输送机整机结构合理,可以多点加料,也可以多点卸料。刮板链条在电动机+减速机的传动下均匀运行移动,运行平稳,噪音低,埋刮板输送机是倍受冶金、矿山、火电厂欢迎的散状物料输送系统设备。埋刮板输送机有MS、MC、MZ型埋刮板输送机三大系列可供选用。是一种在封闭的矩形断面或圆管型断面的壳体内,借助于运动着的刮板链条连续输送散状物料的运输设备。

埋刮板输送机试机视频

埋刮板输送机结构原理

刮板输送机结构

埋刮板输送机结构图纸

埋刮板输送机结构图纸

埋刮板输送机主要由封闭断面的壳体(机槽)、刮板链条,驱动装置、张紧装置及安全保护装置等部件组成。

刮板输送机原理

埋刮板输送机是借助于在封闭的壳体内运动着的刮板链条而使散体物料按预定目标输送的运输设备。它具有体积小、密封性强、刚性好、工艺布置灵活、安装维修方便、并能多点加料和多点卸料等优点。因此显著改善了工人的劳动条件,防止了环境污染。埋刮板输送机原理是依赖于物料所具有的内摩擦力和壳体给物料的侧压力,在输送物料过程中,刮板链条运动方向的压力以及在不断给料时下部物料对上部物料的推移力,这些作用力的合成足以克服物料在机槽中被输送时与壳体之间产生的外摩擦阻力和物料自身的重量。使物料无论在水平输送、倾斜输送和垂直输送时都能形成连续的料流向前移动。

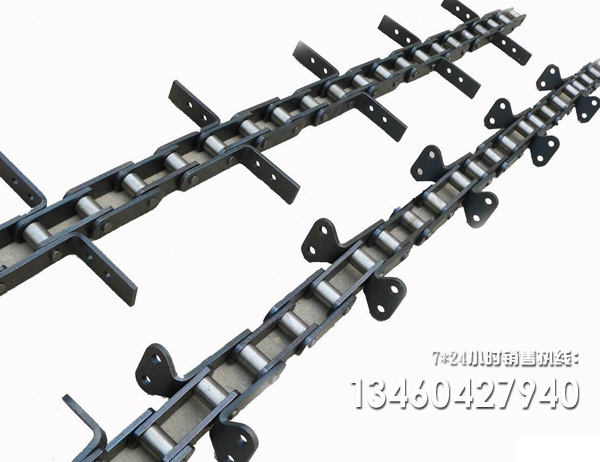

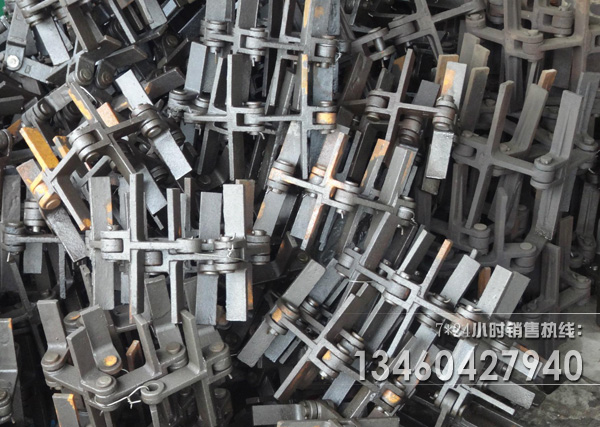

埋刮板输送机链条

埋刮板输送机链条配件

埋刮板输送机链条配件

埋刮板输送机链条配件

埋刮板输送机链条配件

埋刮板输送机链条配件

埋刮板输送机链条配件

埋刮板输送机链条配件

埋刮板输送机链条配件

埋刮板输送机链条配件

埋刮板输送机型号参数

MS、GSS型水平刮板机技术参数参考表
型号 12 16 18 20 25 30 32 35 40 50 60 63
机槽宽度(mm) 120 160 180 200 250 300 320 350 400 500 600 630
刮板链条 节距(mm) 100 100 125 125 125 200 200 200 200 200 250 250
125 125 160
线速度m/s 0.133
-
0.183
0.133
-
0.166
0.167
-
0.192
0.183
-
0.2
0.183
-
0.245
0.266-0.3 0.275-0.35
输送量(m3/h) 6.912
-
9.504
15.36
-
19.87
19.44
-
22.35
13.76
-
25.92
33
-
44.1
71.82
-
81
76.61
-
86.4
100.5
-
113.4
126.4
-
142.65
172.36
-
194.65
213.84
-
272.16
249.48
-
317.52
输送距离(m) 10-50
电机(kw) 2.2-22


MC、MZ、GSZ.GSL型埋刮板输送机技术参数 参考表
型号 12 16 18 20 25 30 32 35 40 50 60 63
机槽宽度(mm) 120 160 180 200 250 300 320 350 400 500 600 630
刮板链条 节距(mm) 100 100 125 125 125 200 200 200 200 200 250 250
125 125 160
线速度m/s 0.1
-
0.183
0.133-0.183 0.283
-
0.25
0.21-0.26 0.26-0.306 0.25-0.35
输送量(m3/h) 3.89
-
5.17
9.22
-
12.67
10.37
-
14.25
12.48
-
17.16
33
-
36
36.29
-
44.39
38.7
-
47.92
56.7
-
69.4
64.8
-
79.3
90
-
110.16
118.8
-
166.32
124.74
-
174.64
输送距离(m) 垂直20 水平25
电机(kw) 2.2-22

MS与MC刮板机区别

MC埋刮板输送机与MS埋刮板输送机最大的不同之处在于,MS埋刮板输送机是水平输送的,而MC埋刮板输送机是倾斜向上输送的,这只是使用上的不同。其实,虽然都是埋刮板输送机,MS 埋刮板输送机的结构域MC埋刮板输送机的结构完全不同,MS采用的是单通道,方形壳体进行工作,工作区分上下两层,而MC埋刮板输送机的采用的是双通道设计,因为其制作成本和制作工期要大大超过MS埋刮板输送机。MC埋刮板输送机作为这样的设计为的是进行的大角度的输送,而不是15°以下小角度输送,它的输送原理和输送理论要复杂与MS埋刮板输送机。

MS埋刮板输送机

MS埋刮板输送机

MC埋刮板输送机

MC埋刮板输送机

你也许还需要这些设备!

筛分筛选机械

提升机械

给料机械

粮食机械

配件及其他

售后服务

相关文章:

专家咨询 奥创机械为您解答有关埋刮板输送机各种疑惑

我们有着专业的技术团队,为您提供求购、使用、维护、参数等方面的疑问解答,可在线联系或者电话联系!

奥创技术工程师

埋刮板输送机是因为物料将刮板埋住而得名,与普通刮板式输送机的主要区别是它的工作环境是完全密闭的,只有进料口和出料口,其他环境都全封闭;刮板式输送机和埋刮板是输送机根本就是一回事,只不过刮板式输送机是在现场就地固定的;而埋刮板输送机是在水平地面之下做出地沟,把刮板输送机固定在地沟中而已。

如果您想求购埋刮板输送机产品,可拨打电话咨询价格及相应技术参数!
