网带输送机

网带输送机

应用行业:烘干、去湿、清洗、速冻
适用物料:饮料瓶、铝罐、药品、化妆品、食品
价格区间:500-8000元/米      处理能力:10-100T/H
全国销售热线: 13460427940

网带输送机简介

网带输送机简介  网带输送机可分为网带式,网链式两种,输送带的材质有:碳钢、不锈钢、热塑链,根据您的产品的需要可选取不同宽度、不同形状的链板来完成平面输送、平面转弯、提升、下降等要求。是根据一定的线路上连续输送物料的物料搬运机械,又称连续输送机,可分为网带式和网链式。输送机可进行水平、倾斜和垂直输送,也可组成空间输送线路,输送线路一般是固定的。输送机输送能力大,运距长,还可在输送过程中同时完成若干工艺操作.

网带输送机特点
◆ 输送能力大: 最大输送能力可达526m3/h,最大倾角可达60度。耐高温、可输送温度小于600度的物料。
◆ 输送链是由牵引链、承载链和正向搭接(或反向搭接)的料斗组成,三部分可自由装卸。
◆ 承重的滚轮中带有滚动轴承,以滚动摩擦代替以往的滑动摩擦,运行阻力降低55%-65%,大大减少了输送机的功率消耗,能耗低。
◆ 牵引链和承载链分开,使结构简化,成本降低,安装维修方便。
◆ 使用寿命长: 牵引链使用长节距、套筒滚子链,链条个零件均采用合金钢材料;并经热处理加工,耐磨。输送部分及物料的重量由承重件承担;链条不再承担重量,减少磨损。
◆ 工艺布置多样: 可水平、倾斜,还可以由多段水平、倾斜组合布置。

网带输送机原理

输送链为套筒滚子链,连续斗式结构,用于高温熟料的水平、爬坡。

网带输送机结构图

模块式网带用延伸在输送带整个宽度上的塑料铰接销,把注塑成型的网带组装成互锁单元。这种方法增加了输送带的强度,并可以组接成任何需要的宽度和长度。挡板和侧板也可以用铰接销互锁,成为输送带整体部件之。
输送带的材质有: PP(聚丙烯)、PE(聚乙烯)、ACETAL(乙缩醛)、NYLON(尼龙)。
结构形式
水平直线输送、提升爬坡输送等形式,输送带可增设提升挡板、侧挡板。

网带输送机图片

塑钢网带输送机图片

塑钢网带输送机图片

不锈钢网带输送机图片

塑料网带输送机图片

塑料网带输送机图片


转弯不锈钢网带输送机图片

转弯不锈钢网带输送机图片

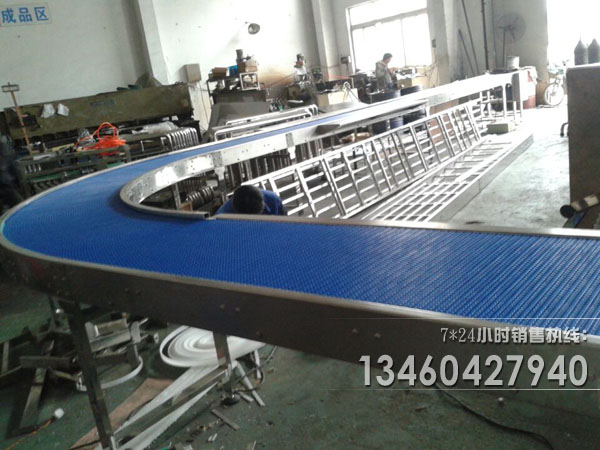

转弯塑料网带输送机图片

转弯塑料网带输送机图片

食品级网带输送机图片

食品级网带输送机图片

厂家使用说明

在网带输送机运行前,首先要确认网带输送机设备、人员、被输送物品均处于安全完好的状态;其次检查各运动部位正常,检查所有电气线路是否正常,正常时才能将皮带输送机投入运行。最后要检查供电电压与设备额定电压的差别不超过±5%。
网带输送机的具体操作如下:
  1.合上总电源开关,检查设备电源是否正常送入且电源指示灯是否亮。正常后进行下一步操作。
  2.合上各回路的电源开关,检查是否正常。正常状态下为:设备不动作,网带输送机运行指示灯不亮,变频器等设备的电源指示灯亮,变频器的显示面板显示正常。
  3.按照工艺流程依次启动各电气设备,上一个电气设备启动正常后再进行下一个电气设备的启动。
  4.在网带输送机运行中,必须遵守被输送物品设计中物品的规定,遵守网带输送机的运送能力。其次,要注意各类人员不得触及网带输送机的运动部分,非专业人员不得随意接触电气元件、控制按钮等。最后,网带输送机运行中不能对变频器后级断路,如确定维修需要,则必须在停止变频运行的情况下才能进行,否则可能损坏变频器。

  5.网带输送机运行停止,按下停止按钮待系统全部停止后方能切断总电源。

奥创厂家日常保养
1、网带输送机在工作过程中应有固定人员看管。看管人员必须是具有一般技术常识及对本输送机的性能比较熟悉。
2、企业应制定输送机应“设备维护、检修、安全操作规程”以便看管人员遵守。看管人员必须有交接班制度。   3、向皮带输送机给料应该均匀,不得给料过多而使进料漏斗被物料塞满而溢出。
4、输送机工作过程中,非看管人员不得靠近机器;任何人员不得触摸任何旋转部件。发生故障时,必须立即停止运转,消除故障。如有不易立即消除但对工作无过大影响的缺陷,应作记载,待检修时消除。
5、看管输送机时,应经常观察各部件的运行情况,检查各处连接螺栓,发现松动及时拧紧。但绝对禁止输送机运转时,对输送机的运转部件进行清扫和修理。
6、尾部装配的螺旋拉紧装置应调整适宜,保持输送带具有正常工作的拉力。看管人员应经常观察输送带的工作情况,局部损坏的地方,应视其破损程度(既是否对生产造成影响)而决定是否立即更换或待检修时更换新的。对拆下的输送带应视其磨损程度而另作它用。
7、看管皮带输送机时在于观察其工作状态、清扫、润滑以及检查调整螺旋拉紧装置等零星工作。
8、网带输送机一般情况下应在无负荷时起动,在物料卸完后停车。
9、输送机除在使用过程中保持正常的润滑和拆换个别损坏的零部件外,每工作6个月必须全面检修一次。检修时必须消除在使用中及记载的缺陷,拆换损废零部件及更换润滑油等。
10、企业可根据输送机的工作条件制定检修周期。

相关文章:

专家咨询 奥创机械为您解答有关网带输送机各种疑惑

我们有着专业的技术团队,为您提供求购、使用、维护、参数等方面的疑问解答,可在线联系或者电话联系!

奥创技术工程师

网带输送机输送能力强、输送距离长,所用之处非常的广泛。能够在指定的线路上持续不断的输送物料。网带输送机输送速度:提高输送速度可以提高输送能力。在以输送带作牵引件且输送长度较大时,输送速度日趋增大。
