弛张筛

弛张筛

应用行业:矿山,化工
适用物料:新材料、冶金、金属粉末、矿物粉末、矿山
价格区间:200000-1000000      处理能力:1500T/H
全国销售热线: 13460427940

弛张筛介绍

弛张筛弛张筛是我厂生产的一种新型筛分机械。该机采用双质体亚共振原理,通过倾斜筛箱上安装的弹性筛面的弛、张运动抛掷物料的筛分机。其主要特点是筛分效率提高,处理量大,动负荷小,功耗少,噪声低,因此应用较为广泛。在这个过程中,弹性聚氨酯筛面以每分钟800次的频率连续不断地扩张、收缩,从而获得很高的加速度(50g),有效地防止了筛孔堵塞。


弛张筛工作原理

弛张筛是双质量振动系统,采用聚氨酚橡胶筛面,支承筛面的任意两根相邻横梁都分别属于两个振动质体,其中一个质体是筛箱,另一个质体是配重。在工作时,筛网交替地拉紧和松弛,使物料产生前进弹跳运动,可避免物料黏附筛网并堵塞筛孔。当两质体相差二相位振动时,任意两根相邻横梁时而靠近,时而远离,弹性筛面也相应时而松弛,时而张紧,即筛面随筛箱作牵连运动的同时,还相对筛箱作相对运动。这种弛张运动不仅使筛孔不断产生变形,而且大大增加了筛面的振动强度,从而有效地克服了筛孔堵塞现象,显著提高了筛机处理能力。但是因筛箱的振动强度并不大,故机械强度容易保证,但筛面的振动强度较大且反复变形,故筛面寿命较低。

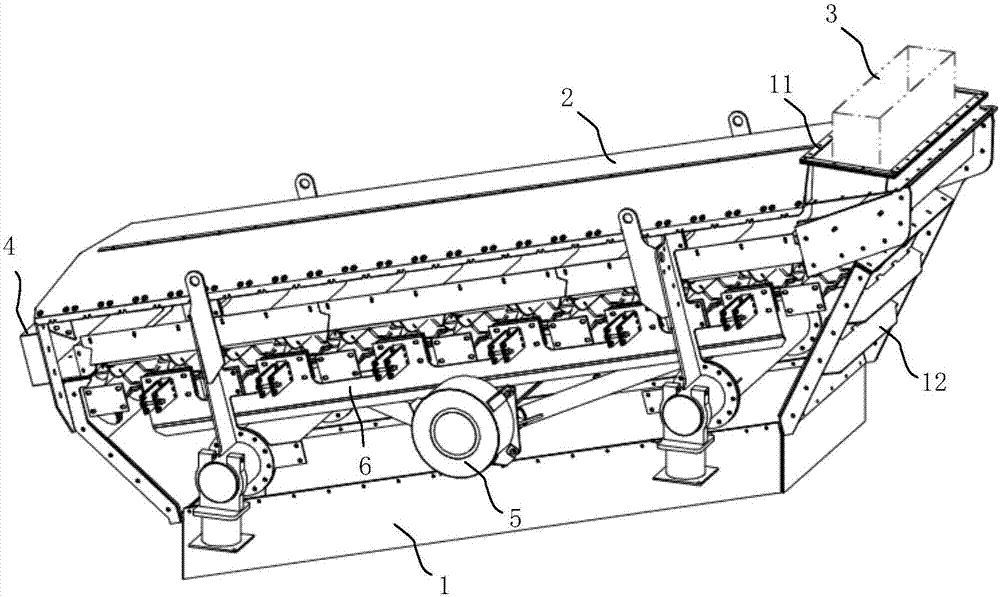

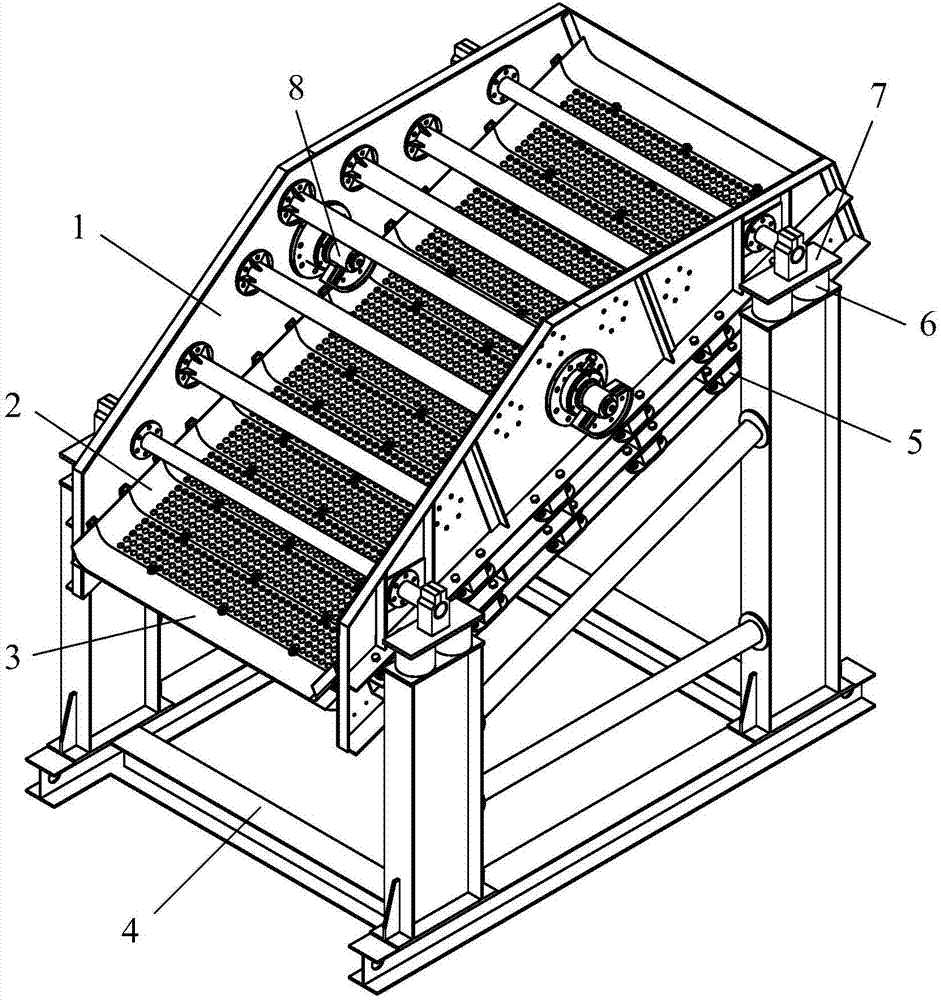

内部原理结构图纸

内部原理结构图纸

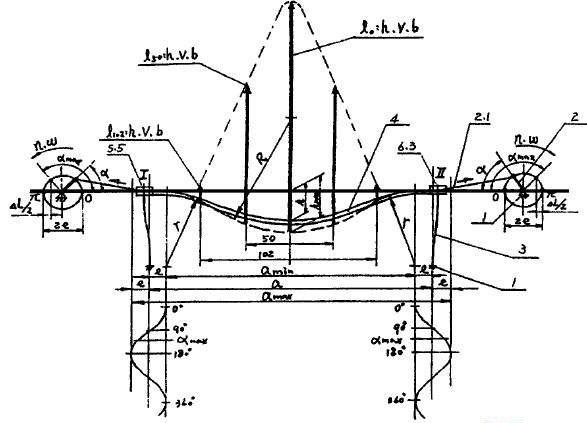

物料筛面运行原理图

物料筛面运行原理图

弛张筛参数

筛机宽度从1000mm至4300m       长度从4m至12m       筛机倾角从5度到30度       筛面单层、双层和三层       煤炭应用中干筛分级粒度范围为3mm-50mm       处理能力能大于1500吨/小时(取决于分级粒度)

弛张筛对照参数

弛张筛对照参数


真机图片

单层弛张筛

单层弛张筛

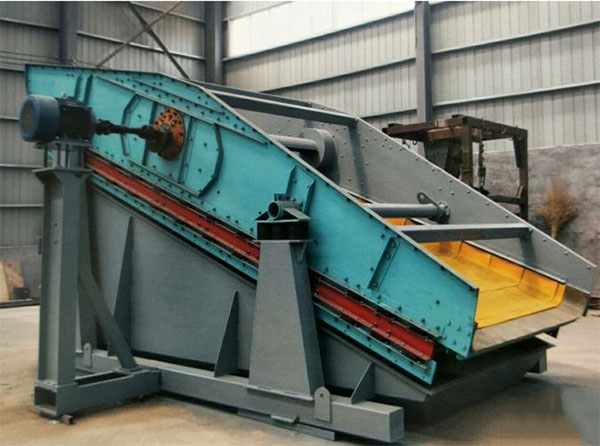

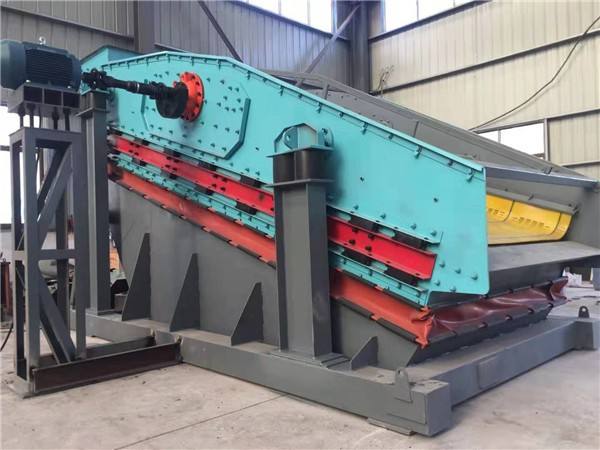

弛张筛真机图片

弛张筛真机图片

封闭式弛张筛

封闭式弛张筛

简单封闭弛张筛

简单封闭弛张筛

弛张筛激振器

弛张筛激振器

弛张筛常规说明

弛张筛设备的筛网修理介绍步骤:
1、弛张筛设备网架按要求装配到筛箱后,切记要将多裁出的50—70mm筛网伸入到相应的出料口内,避免在此出现混料现象;
2、裁剪时,要使弛张筛设备筛网宽度和网架保持一致即可,筛网长度一定要比白云石弛张筛设备网架长出50~70mm;
3、筛网安装时,一定要将其涨紧,因为筛网的涨紧度是影响弛张筛设备筛分效率的重要因素;
4、加装清网弹跳球时,一定要注意考虑物料的筛分难度及目数,不能盲目加装;
5、如果物料比重较大或弛张筛设备所需安装的筛网目数较高时,应在筛网下面增加目数适合的托网,其目的是起到支撑作用,减少物料对筛网的压力,延长其使用寿命;
6、安装弛张筛设备压板时,一定要注意其平整度,并衬以伸缩性较强的海绵密封带均匀锁紧,因为这既是杜绝混级发生的关键,又是影响振动筛筛网使用寿命的重要因素;
7、安装完毕,应先使用少许物料对筛面布料及筛分情况进行测试,若物料均匀向前输送,且分级准确,无混料现象,则说明可以投入使用;反之,若出现跑偏或聚堆等不均匀现象,应调整弛张筛设备筛网面的平整度和均匀度或调整振动电机的偏心锤角度;若出现混级现象,应检查弛张筛设备筛网的密封及是否压紧。
1、分段筛分、筛机整体不振动,筛网振动白云石弛张筛设备和其他的振动筛不同,它不是整体参与振动的,筛机的侧板、顶盖、底座都是固定部分,只有筛网和激振器总成参与振动。
2、自清理筛面。弛张筛设备采用了多种的防堵筛网技术,无论是普通的湿粘原煤,还是湿粘的褐煤,或是原煤中加煤泥、加矸石、加洗中煤等等工况条件,弛张筛设备都能做到不堵孔,保持较高的筛分效率、
3、封闭结构。弛张筛设备应用在高粉尘的工矿条件下,一般都做成封闭结构,使得粉尘不能外泄,从而响应环保要求。
4、较大的振幅和较小的动负荷弛张筛设备由于采用了筛体不振动而筛网振动的工艺特点,所以筛机动态应力可以降到低,故振幅可以大大提高,动负荷却可以大大降低。
5、较小的功率由于弛张筛设备的运动部件少,参振质量小,所以它的功率可以降到低。与传统筛机相比,可降低功率一倍以上。
6、独特的PLC控制系统弛张筛设备一般采用1-6台电机拖动,每台电机启动时间间隔为6-8秒,顺向开机,逆向停机终达到空车启动的目的。筛机上不存料,以更利于观测检修。所以弛张筛设备采用PLC来控制整台设备的启动、停机、手动、远程控制等一系列动作。
7、易维护性弛张筛设备参振的部件很少,只有筛网和激振器总成参与振动,所以我们把它做成模块化、标准化部件,以便整体快速更换,地面检修,大大缩短在线维修时间,为安全生产赢得时间。

使用优势

1、由于筛面做弛张运动能够传递给物料50G的加速度,所以能够筛分难筛物料,筛孔不容易堵塞。

2、将香蕉筛和弛张筛的各自优点有机地融合在一起。入料端物料速度快、料层薄,大量物料透筛,处理量高。排料端筛面倾角低,物料速度慢,这得以将剩余的筛下物彻底透筛,达到非常高的筛分效率。
3、线性运动的箱式激振器可靠性高、维护简单。
4、弛张筛的聚氨酯筛板是通泰机械公司特殊设计的,以承受50g的振动强度以及每分钟800次的曲张,筛板使用寿命长、筛机坐落在空心的橡胶弹簧上,产生的噪音小,而且橡胶弹簧寿命长。筛机和支撑结构承受的载荷比传统的弛张筛小得多(尽管弛张筛能产生50g的振动强度,远大于传统筛机的5g)。

5、筛分机侧部“U”形设计以形成密封,侧板无磨损,而且防止了筛上物进入筛下、筛板用楔形橡胶条固定,不需要任何螺栓,拆装方便、快捷、筛分机转动部件少,运行可靠性高,日常维护工作量少,利用率高、浮动筛框振幅可调驰张筛技术参数:

使用说明


1、弛张筛设计,精巧和容易装配,一人即可操作筛机。

2、和其他型号筛分设备比较,具较大筛选面积和高效益之处理能力。

3、独特之筛网结构设计,方便和快速更换筛网 ( 只需3到5分钟 ) ,此外此种设计允许使用各种筛网 ( 尼龙、特种龙、PP网 )。


4、其母网完全支撑细网,因此细网可独得较长之寿命,而降低细网耗材使用,淤长时间 之生产过程可降低诸多成本。

日常保养
A启动前:

1.检查粗网及细网有无破损

2.每一组束环是否锁紧
3检查旋振筛的筛框的V型圈是否有破损,如果有破损需要及时修补,防止物料泄露。


B启动时:

1、注意有无异常杂音、电流是否稳定
2、振动有无异状
3、使用后:每次使用完毕即清理干净.


定期保养

定期的检查粗网,细网和弹簧有无疲劳及破损,机身各部位是否因振动而产生损坏,需添加润滑油的部位必须加油润滑。振动:有了型号 筛面规格 筛面层数 筛孔尺寸 进料粒度 处理量 电机功率 振动频率 双振幅这些数据,可以让搜索震动筛的人有更深刻的了解。

弛张筛订货周期长,技术先进,价格偏贵,欢迎广大客户前来我厂订购,预约电话:13460427940
