煤粉筛

煤粉筛

应用行业:矿山、建材、交通、能源、化工
适用物料:中、小颗粒状物料
价格区间:1-50万/台      处理能力:1-50T/H
全国销售热线: 13460427940

煤粉筛简介

煤粉筛简介煤粉筛是一种以振动电机为动力源的筛分机。是按照高炉喷煤工艺对煤粉筛分的特殊要求而专用的振动筛,主要是为了杜绝木屑,纤维等杂物进入煤粉仓,从而确保了煤粉在管路中浓相输送的正常进行。煤粉振动筛(煤粉筛)具有筛分效果好,工作安全可靠、密封性能好、对基础的动负小等特点。

煤粉筛设置二次隔振系统,煤粉筛运行时传给基础的动负荷小,可以安装在楼板上。筛面为平顶式不锈钢丝编织筛网,用勾板拉紧。






煤粉筛应用原理

煤粉筛应用原理

煤粉筛由振动电机1.筛体2.一次减振簧3.一次减振4.二次减振簧5.底板组成。依靠相同的两台振动电机反方向自同步旋转,使筛体沿激振力方向做周期性往复运动,迫使物料在筛面上做连续抛物运动,煤粉迅速松散透筛,木屑与纤维等杂物留在筛网上部,定期由人工消理。
技术参数:

参数 型号
TZSM-50-140 TZSM-70-200 TZSM-90-240 TZSM-140-300
筛面规格(mm) 500×1400 700×2000 900×2400 1400×3000
筛面倾角(°) 0°-10° 0°-10° 0°-10° 0°-10°
筛孔尺寸(mm) 2×2 4×4 5×5 3×3
振幅(mm) 5-7 6-8 5-7 6-8
处理量(t/h) 7-10 10-30 10-65 50
振动电机 型号 J20-10-6 J20-20-6 J20-50-6 J20-50-6
功率(Kw) 2×0.75 2×1.5 2×2.2 2×3.0
转速(r/min) 960 960 960 960
外形尺寸
   (长×宽×高)
1535×1232×1229 2202×1802×1229 4019×2320×1895 3300×2200×1395

煤粉筛结构图纸

煤粉振动筛结构图纸

  煤粉筛由筛箱、密封罩、振动电机、二次隔振系统、底架等组成。筛箱依靠两台相同的振动电机作反方向自同步旋转,使整个参振部件做直线振动。煤粉从入料口落入筛箱后,迅速松散、透筛、木屑、纤维等杂物留在筛网上部,定期由人工清理。煤粉筛采用高性能的振动电机激振,调整振动电机激振力的大小,可以改变筛机振动的振幅大小。筛机设置二次隔振系统,煤粉筛运行时传给基础的动负荷小,可以安装在楼板上。筛面为平顶式不锈钢丝编织筛网,用勾板拉紧。

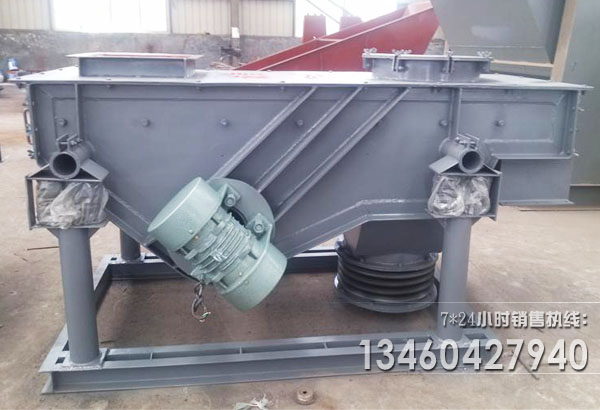

煤粉筛图片

煤粉振动筛

煤粉筛

煤粉振动筛

煤粉筛

使用厂家须知

产品安装与调试
1、安装前,把现场基础与筛子安装图对照检查。
2、安装时根据从下到上的顺序安装,先装底板,再装二次振簧,二次减振,一次减振簧,筛体。
3、调整各种胶簧,保证垂直,如出现歪斜,调整底板位置,使之垂直,最后把底板与基础予理板焊接在一起。
4、两台电机转向相反。
产品使用与维护:
1、应经常检查固定电机螺栓和固定筛板螺栓是否松动,如有松动,及时拧紧。
2、振动电机一般一年大修一次,检查轴承磨损情况,更换新的润滑脂。
3、振动电机日常维护参照电机使用说明书。

相关文章:

专家咨询 奥创机械为您解答有关煤粉筛各种疑惑

我们有着专业的技术团队,为您提供求购、使用、维护、参数等方面的疑问解答,可在线联系或者电话联系!

奥创技术工程师

煤粉筛可以说是专门针对煤粉筛分的的直线筛 ,也属于直线筛的一种,这样说是直线筛也是可以的,但是拿普通的直线筛来代替煤粉筛是不行的,筛分效果肯定比不上。煤粉筛是按照高煤喷煤工艺对煤粉筛分的特殊要求研制的煤粉系列专用振动筛。

如果您想求购煤粉筛产品,可拨打电话咨询价格及相应技术参数!
