水平式三轴椭圆振动筛

水平式三轴椭圆振动筛

应用行业:矿山、石矿场、移动式筛分站
适用物料:大块物料
价格区间:80000-200000      处理能力:200-1000T/H
全国销售热线: 13460427940

水平式三轴椭圆筛介绍

三轴椭圆水平振动筛是在椭圆振动筛的基础上研发的一种新型筛机,由于他的激振力强,振幅大,更好的处理的大块物料,获取理想成品。三轴驱动能使筛机产生理想的椭圆运动,它兼有圆振动筛直线振动筛的优点,且椭圆轨迹、振幅可调,可根据实际物料状况选择振动轨迹, 对难筛分的物料更具优势;

三轴椭圆水平振动筛兼备了倾斜式圆震动筛和水平式直线震动筛的各自的优点,具有透筛性好、处理能力大、安装高度小的特点,是各种矿山、石矿场、移动式筛分站的理想设备。

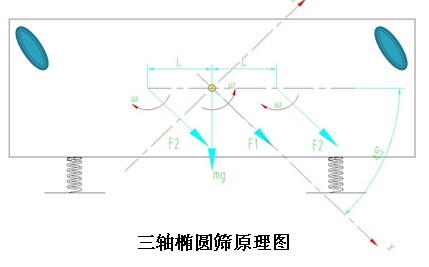

筛机工作原理

动力从电机经三角皮带传递至激振器主动轴、齿轮振动器(速比为1),实现三根轴同速旋转,产生激振力,激振器与筛箱高强度螺栓联接,产生椭圆运动。物料在筛面上随筛机高速椭圆运动,迅速分层、透筛、向前,最终完成物料的分级。

技术优势

  • 1、处理能力大,筛分效率高;
  • 2、筛机运行轨迹为椭圆形,运动平稳,功耗低;
  • 3、双振幅(15-19mm)、振动方向角(30°-60°)、振动频率(645-875r/min)可调,调整方便、简捷;物料筛分顺畅,不易堵孔、堵料。
    4、三轴驱动强迫同步激振,能使筛机获得稳定的工作状态,对要求处理量大的筛分尤其有利;
    5、三轴驱动改善了筛框受力状态,减轻了单个轴承负荷,侧板受力均匀, 减少了应力集中点, 改善了筛框的受力条件,提高了筛机的可靠性和寿命,为筛机的大型化奠定了理论基础。
    6、由于其水平安装,有效的降低了机组高度,能很好的满足大、中型移动式筛分机组的需要。
    7、轴承稀油润滑,有效降低了轴承温度,提高了寿命;
    8、同样的筛分面积,椭圆振动筛产量可提高1.3-2倍。

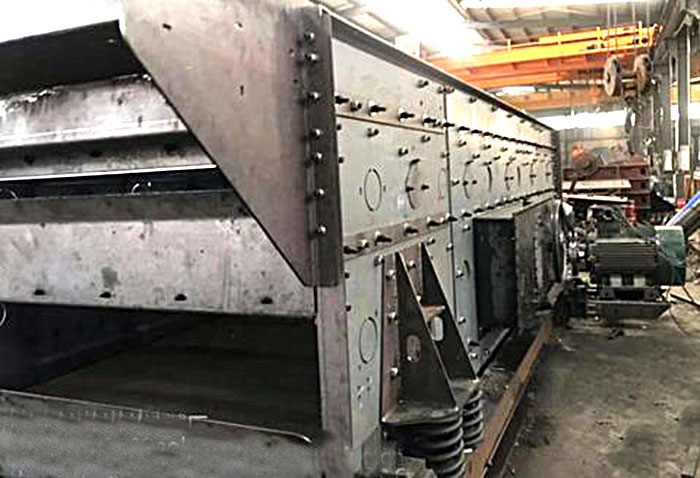

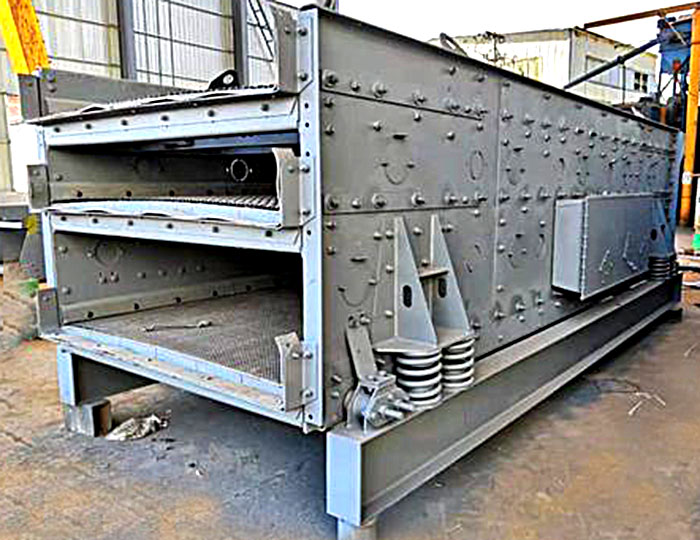

三轴椭圆振动筛图片

水平式三轴椭圆振动筛


水平式三轴椭圆振动筛

技术参数

型号 筛面规格 宽*长(m*m) 筛面面积 m² 筛面 最大进料粒度 (mm) 双振幅 (mm) 振动频率(r/min) 处理能力(t/h) 电机功率(kw) 重量   (t)
层数 筛网
2TYS1852 1.8*5.2 9.45 2 编织 150 14-18 645-875 120-250 22 7.6
3TYS1852 1.8*5.2 9.45 3 编织 14-18 120-250 30 8.7
2TYS1860 1.8*6.0 10.8 2 编织 14-18 160-320 37 9.2
3TYS1860 1.8*6.0 10.8 3 编织 14-18 160-320 37 11.2
2TYS2060 2.0*6.0 12 2 编织 14-18 200-385 37 10.5
3TYS2060 2.0*6.0 12 3 编织 14-18 200-385 45 12.3
2TYS2460 2.4*6.0 14.4 2 编织 14-18 240-462 45 13.2
3TYS2460 2.4*6.0 14.4 3 编织 14-18 240-462 45 15.1
