直排筛

直排筛简介

        直排筛顾名思义物料直接从底部排除，卸料，以振动电机为激振源，可为单电机或者双电机两种，所以也叫直排式振动筛、直卸式振动筛。多用于面粉、淀粉、洗衣粉、金属粉、添加剂、化工、非矿等行业的颗粒粉末的粗略筛分、精密筛分，处理量大、易与生产线结合。

       奥创直排筛特点：

体积小，不占空间，移动方便。
耗能低，效率高。
拆装方便，内外部易清理，无卫生死角，符合食品级GMP规范。
自动化作业，可24小时连续生产
超低静音设计。
密封严谨，液体不泄漏，粉尘不飞扬。
可单层、多层使用，一次多级筛选

直排筛工作原理

直排筛工作原理图

振动电机利用其轴上下端的两组偏心块（不平衡偏心块）将振动电机的旋转运动变为水平、垂直、倾斜以及离心作用的多作用力重叠，再将这种作用力传递给筛面，从而达到筛分的目的。改变上下偏心块的相位角和重量，可以改变激振力的大小和物料的运动轨迹。

型号	功率	筛面直径mm	有效面积㎡	体积mm
ZPS-600	0.12	520	0.2124	740*600*560
ZPS-800	0.18	720	0.4072	1010*800*600
ZPS-1000	0.18	890	0.6221	1200*970*640
ZPS-1200	0.25	1090	0.9331	1430*1170*700
ZPS-1500	0.55	1390	1.5175	1780*1470*760

直排筛结构图纸

直排筛由振动电机、筛体、筛网、减振装置及座架等组成，采用新型节能振动电机作振动源，固定在筛箱上两台相同的振动电机做相反方向自同步旋转，振动电机所带的偏心块在旋转时各个瞬间位置所产生的离心力之分力沿抛掷方向作往复运动，使支承在减振装置上的整个筛体沿激振力方向作周期性往复振动，物料在筛面上沿直线方向作抛物线运动，物料从入料端落入筛网后，迅速前进、松散透筛，完成筛分作业，以合理匹配筛网达到筛分的目的。

直排筛图片

超声波直排式振动筛图片

普刚直排筛图片

两米直径直排筛图片

单振动电机直排筛图片

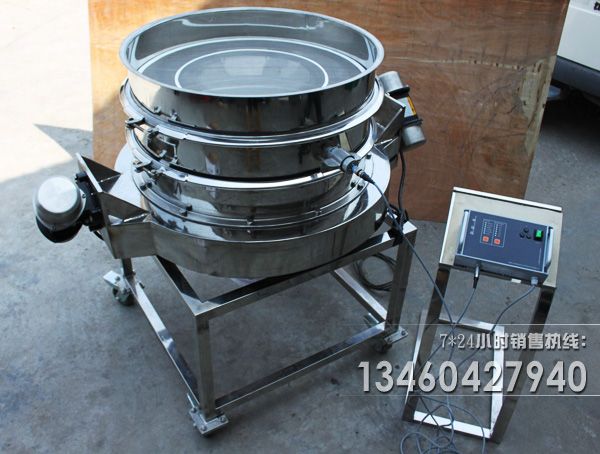

双振动电机不锈钢直排筛图片

和旋振筛区别

一、震源选择不同
  1：直排振动筛是由单振源和双振源两种，单振源作用到物料上主要产生上下振动，不具备自动排料功能。 双振源能在筛面上产生涡旋运动，具有自动排料功能，主要用于粉体生产线工艺流程中的粉体的除杂，筛松作用。直排筛利用振动电机利用其轴上下端的两组偏心块(不平衡偏心块)的相位角以及两台电机之间的交叉角度将振动电机的旋转运动变为水平、垂直、倾斜以及离心作用的多作用力重叠，再将这种作用力传递给筛面，从而达到筛分的目的。改变上下偏心块的相位角和重量，可以改变激振力的大小和物料的运动轨迹。
  2：旋振筛是直立式电机作激振源，电机上、下两端安装有偏心重锤，将电机的旋转运动转变为水平、垂直、倾斜的三次元运动，再把这个运动传递给筛面。调节上、下两端的相位角，可以改变物料在筛面上的运动轨迹。旋振筛是一种高精度细粉筛分机械，其噪音低、效率高，快速换网需3-5分钟，全封闭结构，适用于粒、粉、粘液等物料的筛分过滤。
二：产品特点不同
  旋振筛特点：
  1.体积小、重量轻、移动方便、出料口方向可任意调整，粗、细料自动排出，可自动化或人工作业。
  2.筛分精度高、效率高，任何粉、粒、粘液类均可使用。
  3.筛网不阻塞、粉末不飞扬、筛分细可达500目(28微米)过滤细可达5微米。
  4.*网架设计(子母式)、筛网使用、换网方便、仅需3—5分钟、操作简单、清洗方便。
  5.无机械动作、保养简易、可单层或多层使用、与物料接触部位为用不锈钢制作(医药用除外)。:
  直排振动筛特点：
  1、外型美观耐用。
  2、体积小，不占空间，移动方便。
  3、耗能低，效率高。
  4、拆装方便，内外部易清理，无卫生死角，符合食品、医药行业规范。
  5、自动化作业，可24小时连续生产。
  6、低静音设计。
  7、密封严谨，液体不泄漏，粉尘不飞扬。
  8、可单层、多层使用，一次多级筛选。
三：用途不同
  旋振筛起动后，其动力装置即振动电机上下两端不同相位的偏心块、由于高速放置作用而产生一复合惯性力，该惯性力强迫筛机振动体作复旋运动，筛框在振动力的作用下连续作往复运动，进地而带动筛面作周期性振动，从而使筛面上的物料随筛箱一同作定向踊跃式运动，其间，小于筛面孔径的物料通过筛孔落到下层，成为筛下物，大于筛面孔径的物料经连续跳跃运动后从排料口排出，完成精细筛分工作。
  直排振动筛适合粉状颗粒状物料的快速分级作业，一般用于粗略筛分较多，对于快速去线头结块等效果明显处理量大。采用直上进料直下卸料非常适合楼层及各生产流水线使用。
