螺旋筛

螺旋筛

应用行业:煤矿企业、选煤厂、发电厂 ,对干、湿煤炭
适用物料:湿粘物料,湿粘煤炭
价格区间:10-100万/台      处理能力:1-100T/H
全国销售热线: 13460427940

螺旋筛简介

      螺旋筛是我厂针对湿粘物料、细粒度湿粘物料而研发生产的一种高效筛分机,也可叫做螺旋分级筛、螺旋筛分机、螺旋筛煤机.解决了
    我国解决湿粘煤炭行业的问题。
         螺旋分级筛适用于煤矿企业、选煤厂、发电厂 ,对干、湿煤炭作筛选分级用,透筛率高 ,湿粘煤不堵筛孔 ,推进速度快,处理能力大(比振动筛大2倍),在发电厂使用时,全封闭型产品能使上煤系统生产环境得到更好地保护 。

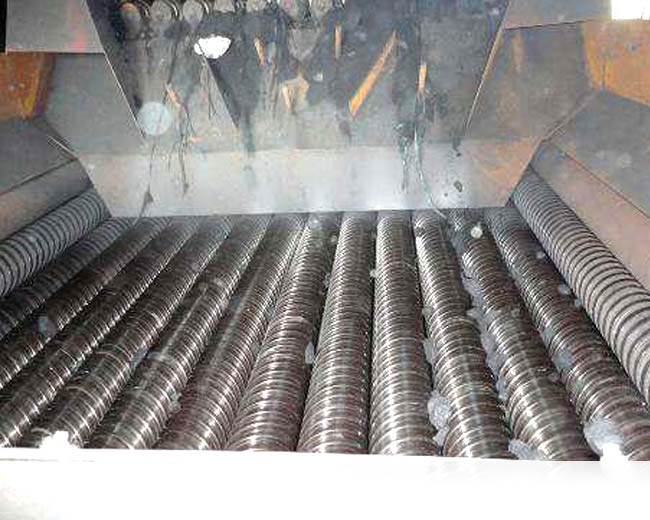

           螺旋筛的筛面是由一组一排平行排列的螺旋轴构成。螺杆又分为大导程右旋螺纹和左旋螺纹两种,它们各占筛面的一半。
    螺旋筛


螺旋筛原理

   螺旋筛的筛面是由一组一排平行排列的螺旋轴构成。螺杆又分为大导程右旋螺纹和左旋螺纹两种,它们各占筛面的一半。当该设备启动后,螺杆作旋转运动,进入筛面的物料靠螺杆上的螺纹筋推进物料,又通过螺纹筋或槽与相邻螺杆上的螺纹槽或筋之间所设计的筛孔,获得筛下产品。
    由于螺杆转速较高,筛面上物料的移动速度达0.5~1米/秒,所以该机处理能力大。同时当块状物料贴着螺杆表面滑动时,便能将沾附在其表面的湿粘粉末清洗掉。因此,无论多大水份的物料,经筛分后筛面总是光洁的,其开孔率总是100%,不会有堵筛孔现象产生。 另一方面,在筛分物料时,物料总是处于螺杆径向不同位置上,当螺杆旋转时,由于物料的线速度各不相同,从而使物料松散透筛。再加上经过一段筛子筛分后进入第二段筛子时有落差,物料翻落滚动得到充分松散,更使其获得充分的透筛机会,所以具有很高的筛分效率。这样的工作原理,同几十年来在筛选领域一统天下的振动类筛分设备有着本质的区别。后者靠振动筛面使物料抛起,分层透筛,但在遇到湿沾物料时,靠近筛面的粉末最易结并夹层,堵塞筛孔,透筛就会非常困难。特别是6、8、10、13mm小规格的筛孔,堵筛更加严重,根本就无法实现筛选分级,另外,物料往前滑动的动力也是产生于筛面倾料后物料自身重力的下滑力,前移就非常被动和迟缓,效率低下,这类设备属被动筛分,而前者是靠螺杆的旋转,强制物料推进的,筛孔为动态平移筛孔,塞不死也堵不止,畅通无阻,因此具有高效性,故属主动筛分。再又由于构成筛孔的相邻两根螺杆在形成筛孔投影方向的线速度方向是相反的,物料受一对力偶作用成滚动移动,而不是受挤轧力作用,因此不会有新的煤块破碎情况产生。

螺旋筛结构参数

    螺旋筛是由二段、三段或三段以上结构相同的机组组成,每段机组之间成阶梯形设置,中间有过渡板相连,机组由机架、传动箱、电机、螺旋轴组成。筛面是由一排带右旋(左旋)大导程螺纹的螺旋轴按要求排列而构成,筛面坚固耐用,入料率度大。螺旋轴前端由机架上的轴支座支承,后端利用刚性连轴器和传动箱连接,电动机通过三角皮带驱动传动箱,从而使螺旋轴获得动力旋转进行筛分作业。另外,为了防止筛子过载,在机械和电器部分均设置有安全保护装置。若采用三级以上不同规格的机组进行组合,可获得规格不同的多种筛分产品,达到简化筛选工艺的目的。
    螺旋筛按筛孔可分为8mm 、10mm、13mm、16mm、20mm、25mm、40mm、50mm、60、80mm十类;按展开筛宽可分为2.5m、2m、1.5m叁类;按段数可分为二段、三段、四段,五段,组合起来组成螺旋筛标准系列。 型号含义如下:





80mm筛孔系列品种及主要技术参数

序号 主要技术参数标准系列品种 筛面
面积
(M2)
处理量
(T/h)
筛分
效率
(%)
入料
粒度
(mm)
入料
水份
(%)
筛面
倾角
(度)
段数
(段)
外型尺寸
长×宽×高
(M)
机重
(吨)
电机
功率
(Kw)
1  SL—U180/2.5—C 15 ≤2000 90 0~500

0 4 7.6×3.6×3.1 24.4 11×8
2  SL—U180/2.5—B 11.25 ≤1500 85 3 5.8×3.6×2.4 18.3 11×6
3 SL—U180/2—C 12 ≤1300 90 3 7.6×3.1×3 22.4 7.5×8
4  SL—U180/2—B 9 ≤1000 90 3 5.8×3.1×2.3 16.8 7.5×6
5  SL—U180/2—A 6 ≤700 85 2 4×3.1×1.6 11.2 7.5×4

       60mm筛孔系列品种及主要技术参数
序号 主要技术参数标准系列品种 筛面
面积
(M2)
处理量
(T/h)
筛分
效率
(%)
入料
粒度
(mm)
入料
水份
(%)
筛面
倾角
(度)
段数
(段)
外型尺寸
长×宽×高
(M)
机重
(吨)
电机
功率
(Kw)
1  SL—U160/2.5—C 15 ≤1500 90 0~500

0 4 7.6×3.6×3.1 24.4 11×8
2  SL—U160/2.5—B 11.25 ≤1200 85 3 5.8×3.6×2.4 18.3 11×6
3 SL—U160/2—C 12 ≤1000 90 3 7.6×3.1×3 22.4 7.5×8
4  SL—U160/2—B 9 ≤800 90 3 5.8×3.1×2.3 16.8 7.5×6
5  SL—U160/2—A 6 ≤600 85 2 4×3.1×1.6 11.2 7.5×4

       50mm筛孔系列品种及主要技术参数
序号 主要技术参数标准系列品种 筛面
面积
(M2)
处理量
(T/h)
筛分
效率
(%)
入料
粒度
(mm)
入料
水份
(%)
筛面
倾角
(度)
段数
(段)
外型尺寸
长×宽×高
(M)
机重
(吨)
电机
功率
(Kw)
1  SL—U150/2.5—D 18.75 ≤1300 90 0~300

0 5 9.4×3.6×3.8 27.5 11×10
2  SL—U150/2.5—C 15 ≤1100 90 4 7.6×3.6×3.1 22 11×8
3 SL—U150/2.5—B 11.25 ≤1000 80 3 5.8×3.6×2.4 16.5 11×6
4 SL—U150/2—C 12 ≤900 90 4 7.6×3.1×2 18 7.5×8
5 SL—U150/2—B 9 ≤700 90 3 5.8×3.1×2.3 13.5 7.5×6
6 SL—U150/2—A 6 ≤500 85 2 4×3.1×1.6 9 7.5×4
7 SL—U150/1.5—B 6.75 ≤400 90 3 5.8×2.6×2.3 10.8 5.5×6
8 SL—U150/1.5—A 4.5 ≤300 85 2 4×2.6×1.6 7.2 5.5×4

       40mm筛孔系列品种及主要技术参数
序号 主要技术参数标准系列品种 筛面
面积
(M2)
处理量
(T/h)
筛分
效率
(%)
入料
粒度
(mm)
入料
水份
(%)
筛面
倾角
(度)
段数
(段)
外型尺寸
长×宽×高
(M)
机重
(吨)
电机
功率
(Kw)
1  SL—U140/2.5—D 18.75 ≤1200 90 0~300

0 5 9.4×3.6×3.8 27.5 11×10
2  SL—U140/2.5—C 15 ≤1000 90 4 7.6×3.6×3.1 22 11×8
3 SL—U140/2.5—B 11.25 ≤900 80 3 5.8×3.6×2.4 16.5 11×6
4 SL—U140/2—C 12 ≤800 90 4 7.6×3.1×2.3 18 7.5×8
5 SL—U140/2—B 9 ≤600 90 3 5.8×3.1×2.3 13.5 7.5×6
6 SL—U140/2—A 6 ≤400 85 2 4×3.1×1.6 9 7.5×4
7 SL—U140/1.5—B 6.75 ≤300 90 3 5.8×2.6×2.3 10.8 5.5×6
8 SL—U140/1.5—A 4.5 ≤200 85 2 4×2.6×1.6 7.2 5.5×4

       25mm筛孔系列品种及主要技术参数
序号 主要技术参数标准系列品种 筛面
面积
(M2)
处理量
(T/h)
筛分
效率
(%)
入料
粒度
(mm)
入料
水份
(%)
筛面
倾角
(度)
段数
(段)
外型尺寸
长×宽×高
(M)
机重
(吨)
电机
功率
(Kw)
1  SL—U125/2.5—D 18.75 ≤1000 90 0~300

0 5 9.4×3.6×3.8 27.5 11×10
2  SL—U125/2.5—C 15 ≤800 90 4 7.6×3.6×3.1 22 11×8
3 SL—U125/2.5—B 11.25 ≤700 80 3 5.8×3.6×2.4 16.5 11×6
4 SL—U125/2—C 12 ≤600 90 4 7.6×3.1×3 18 7.5×8
5 SL—U125/2—B 9 ≤450 90 3 5.8×3.1×2.3 13.5 7.5×6
6 SL—U125/2—A 6 ≤350 85 2 4×3.1×1.6 9 7.5×4
7 SL—U125/1.5—B 6.75 ≤300 90 3 5.8×2.6×2.3 10.8 5.5×6
8 SL—U125/1.5—A 4.5 ≤200 85 2 4×2.6×1.6 7.2 5.5×4


螺旋筛图片



螺旋筛

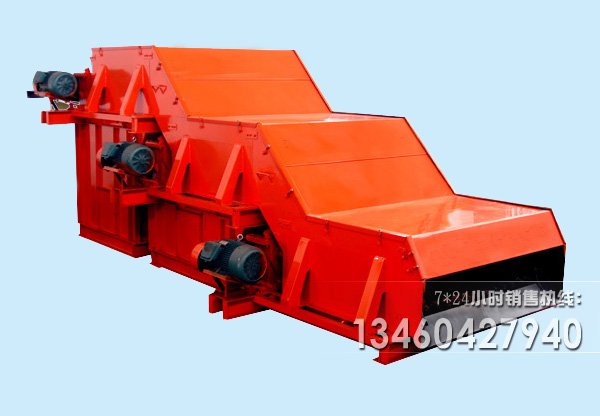

四段螺旋分级筛
四段螺旋分级筛
全封闭式螺旋筛分机
全封闭式螺旋筛分机
封闭式螺旋筛
封闭式螺旋筛


螺旋筛配件

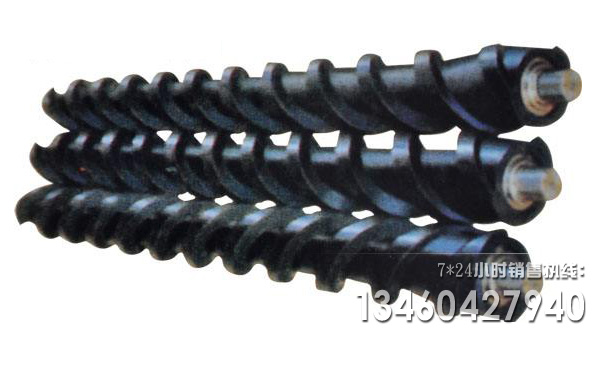

橡胶螺旋筛棍

橡胶螺旋筛棍

橡胶螺旋筛棍

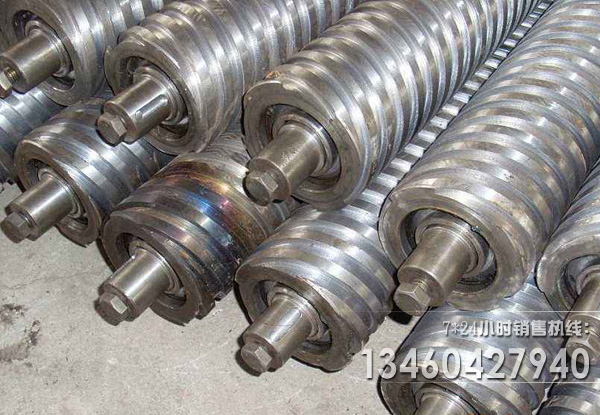

不锈钢螺旋筛棍
