浮选机

浮选机

应用行业:煤莹石、滑石
适用物料:矿石
价格区间:1-50万/台      处理能力:1-100T/H
全国销售热线: 13460427940

浮选机简介

浮选机简介浮选机常用的是机械搅拌式浮选机。适用于分离有色金属、黑色金属、贵金属、非金属矿物和化工毛坯原料,可进行粗选、扫选、精选或反浮选作业。

浮选机由电动机三角带传动带动叶轮旋转,产生离心作用形成负压,一方面吸入充足的空气与矿浆混合,一方面搅拌矿浆与药物混合,同时细化泡沫,使矿物粘合泡沫之上,浮到矿浆面再形成矿化泡沫。调节闸板高度,控制液面,使有用泡沫被刮板刮出。
河南奥创浮选机分选精度高,精煤灰分低,产率高,尤其是对难选煤更显其优势,精煤灰分可比常规机械搅拌式浮选机降低1~2%。处理量大,单位体积处理量为常规浮选机的2~3倍。运行成本低,与常规机械搅拌式浮选机比较能节电1/3~1/2。

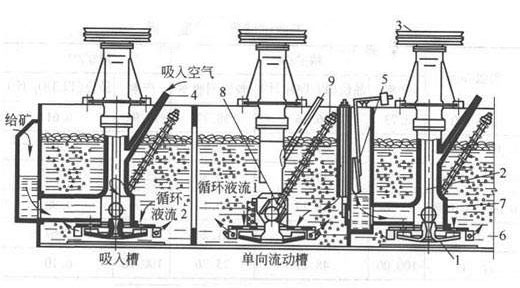

工作原理图

浮选机工作原理

浮选机由电动机三角带传动带动叶轮旋转,产生离心作用形成负压,一方面吸入充足的空气与矿浆混合,一方面搅拌矿浆与药物混合,同时细化泡沫,使矿物粘合泡沫之上,浮到矿浆面再形成矿化泡沫。调节闸板高度,控制液面,使有用泡沫被刮板刮出。
煤泥和药剂充分混合后给入浮选机的第一室的槽底下,叶轮旋转后,在轮腔中形成负压,使得槽底下和槽中的矿浆分别由叶轮的下吸口和上吸口进入混合区,也使得空气沿导气套筒进入混合区,矿浆、空气和药剂在这里混合。
在叶轮离心力的作用下,混合后的矿浆进入矿化区,空气形成气泡并被粉碎,与煤粒充分接触,形成矿化气泡,在定子和紊流板的作用下,均匀地分布于槽体截面,并且向上移动进入分离区,富集形成泡沫层,由刮泡机构排出,形成精煤泡沫。
分选转环慢速旋转,当分选室进入浮场区时,此时入选物料经矿浆分配器分别给到6个分选点,弱磁性矿粒被吸在齿板上并随分选环转动。非磁性矿粒在重力与矿浆流的作用下经过齿板的缝隙,排入分选环下部的尾矿槽中。分选室转至中矿清洗位置时,少量清洗水给入,将夹杂的脉石,连生体及矿泥洗入尾矿槽中(该机未设置中矿槽),以达到提高精矿质量的目的。当分选室转到磁场很弱的位置时(精矿冲洗区),喷入压力水,将吸在齿板上的弱磁性矿粒冲入精矿槽中。随后分选室转到另一个极性相反的磁场区,分选环每转一周,其中每个分选室如此反复6次。

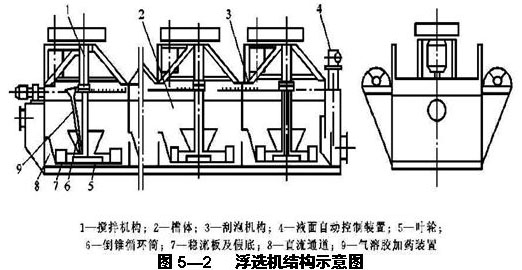

结构参数图

浮选机结构图纸

浮选机结构图纸

技术参数:

类别 规格型号 有效容积(mЗ) 处理能力(mЗ/min) 主轴 刮板 槽体尺寸(Mm) 单槽重量(kw)
功率(kw) 转速(r/min) 转速(r/min) 功率(kw)
XJ型浮选机 XJ-0.35 0.35 0.18-0.4 1.5 483 25 1.1 700×700×700 460
XJ-0.62 0.62 0.3-0.9 3.0 400 25 1.1 900×820×850 980
XJ-1.1 1.1 0.6-1.6 5.5 330 25 1.1 1100×1100×1000 1390
XJ-2.8 2.8 1.5-3.5 11 280 25 1.1 1750×1600×1100 2430
XJ5.8 5.8 5.0-7.0 22 240 25 1.5 2200×2200×1200 3533
SF型浮选机 SF-0.37 0.37 0.2-0.4 1.5 352 25 1.1 700×700×750 468
SF-0.7 0.7 0.3-0.9 3 400 25 1.1 900×820×950 600
SF-1.2 1.2 0.6-1.6 5.5 330 25 1.1 1100×1100×1100 1873
SF-2.8 2.8 1.5-3.5 11 268 25 1.1 1750×1600×1150 2538
SF-4 4 2.0-4.0 15 220 25 1.5 1850×2050×1200 2838
SF-8 8 4.0-8.0 30 191 25 1.5 2200×2900×1400 4129
SF-10 10 5.0-10 30 191 25 1.5 2200×2900×1700 4486
SF-20 20 5.0-20 30×2 191 25 1.5×2 2850×3800×2000 9828
JJF型浮选机 JJF-2 2 1.0-3.0 7.5 443 25 1.5 1400×1400×1100 1670
JJF-4 4 2.0-4.0 11 305 25 1.5 1600×1400×1100 2350
JJF-8 8 4.0-8.0 22 233 25 1.5 2200×2900×1400 4500
JJF-10 10 5.0-10 22 233 25 1.5 2200×2900×1700 4820
JJF-16 16 5.0-16 27 180 25 1.5 2850×3800×1700 8000
JJF-20 20 5.0-20 37 180 25 1.5 2850×3800×2000 10500

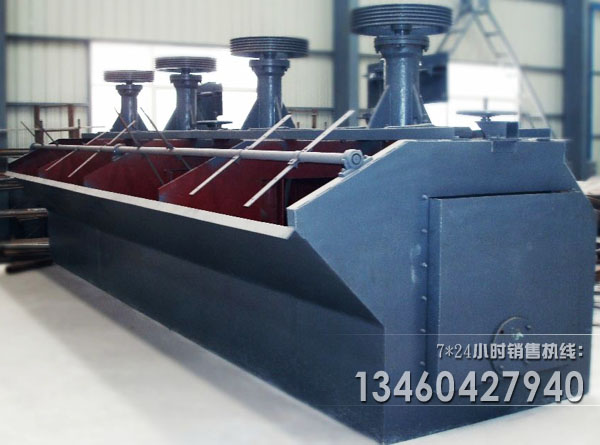

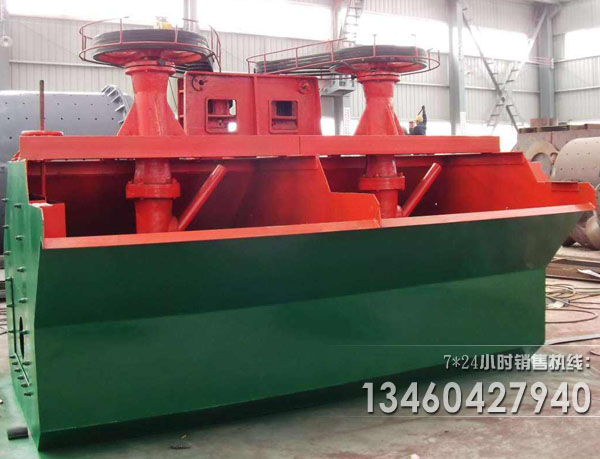

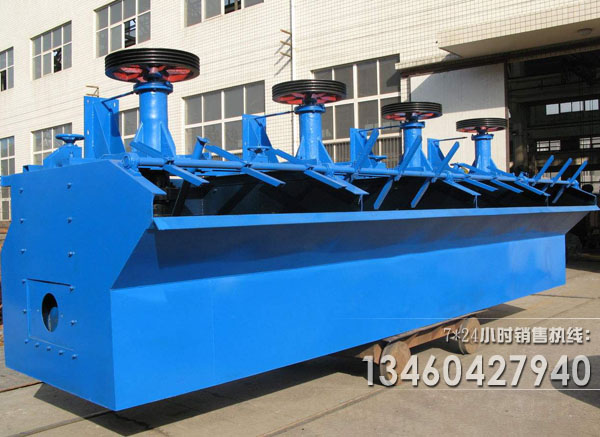

浮选机图片

浮选机图片

浮选机图片

浮选机图片

浮选机图片

浮选机图片

使用厂家须知

在浮选过程中,矿物的沉浮几乎与矿物密度无关。比如黄铜矿与石英,前者密度为4.2,后者为2.68,可是重矿物的黄铜矿很容易上浮,石英反而沉在底部。经研究发现矿物的可浮性与其对水的亲和力大小有关,凡是与水亲和力大,容易被水润湿的矿物,难于附着在气泡上难浮。而与水亲和力小,不易被水润湿的矿物,容易上浮。
浮选与其他选矿方法一样,要做好选别前的物料准备工作,即矿石要经过磨矿分级,达到适宜于浮选的浓度细度。此外,浮选还有以下几个基本作业:
一、矿浆的调整与浮选药剂的加入。其目的是要造成矿物表面性质的差别,即改变矿物表面的润湿性,调节矿物表面的选择性,使有的矿物粒子能附着于气饱,而有的则不能附着于气泡。
二、搅伴并造成大量气泡。借助于浮选机的充气搅拌作用,导致矿浆中空气弥散而形成大量气泡,或促使溶于矿浆中的空气形成微饱析出。
三、气泡的矿化。矿粒向气泡选择性地附着,这是浮选过程中最基本的行为。
保养知识
1、浮选机的工作能力和工作期限和其他机器一样是决定于保养及保持各主要零件的正常工作,所有各工作部分3-4个月要进行一次仔细的检查,而在新浮选机最初工作的几个月要经常检查;
2、只有熟练的人员才可进行检查。
浮选机细节图
浮选机细节图
3、为了及时更换易损零件,以缩短停机时间,必须在仓库内经常储备全套易损件。根据具体情况确定易损件的使用日期和储备量。
4、必须保证给浮选机的操作人员一定的技术指导或培训,力求他全面熟悉机器。
5、为了避免脏物及无用之物混入油内,注油时应有过滤器,当浮选机工作时,油盖应密封。
6、开车前经过检查,并与上下工序联系后方可启动。
7、开车顺序是:按上闸门开关,按下启动按钮。
8、开车后,严禁用手等触摸旋转部分。
