拍击式振动筛

拍击式振动筛

应用行业:实验室
适用物料:小颗粒,粉料
价格区间:1000-9000元      处理能力:100-1000公斤/H
全国销售热线: 13460427940

拍击式振动筛简介

拍击式振动筛简介      拍击式振动筛的标准称号是拍击式标准振筛机,简称拍击筛,是实验室的常用检测仪器之一,是试验筛检测粒度的专用设备,广泛应用与地质、冶金化工医药、国防等部门科研生产试验室,对物料进行筛分检测。适用于普通磨料粒度组成检查、超硬材料生产分级及料度组成检查。

奥创拍击式振动筛特点:
1、结构成熟,寿命长,维护成本低
2、传动精确,一致性好
3、筛分效率高
4、环保洁净
5、定时功能,确保检验效果 。

拍击筛工作原理

电机通过同步带,带动齿轮变速后使主轴转动,主轴带动偏心轮使滑板带动试验筛左右摇动,同时带动顶杆齿轮转动,顶击拍锤,拍击试验筛,使试验筛、分样筛中的物料筛分。

结构图纸

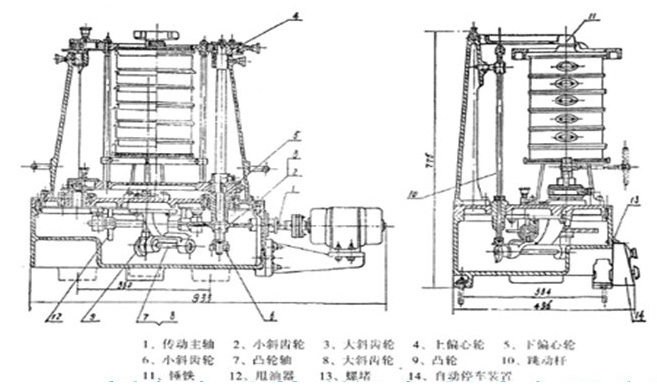

拍击式振动筛结构图纸

装筛格部分:作一次定位。把试验筛在托盘上好放,调整到便于装卸的位置,将丝杆下面的罗母拧紧。将Φ200试验筛托盘两侧的顶丝拧紧。
润滑部分:有人工润滑和自动工润滑两种。 机体上部有4个注油孔,为人工定时注油。润滑各摩擦件。 自动润滑,向机座内注入一定高度的润滑机油,当转动轴转动时,给油环把润滑油送到各个需要润滑的位置。在使用前注意给油箱加油,由于各个厂家生产的工艺不同,加油数量应该根据油窗位置情况而定。
自动停车装置:由拨动开头、按钮、中间继电器、时间继电器组成。定时多少调时间继电器上的±±键即可。
接电源试机:电控盒上的线接入电源,开车前将拍块下面的顶杆提起,看电动机的回转方向与红头的指向是否相同,相同时方可放下顶杆。本机安装在有地脚螺栓的水平基础上,按电工规程安装电路与接地。接通电源开机前将拍块下面的顶杆提起。电机的转向与电机上的红箭头方向相同时方可将顶杆放下来。 机器换位置,换电源时都要这样做。

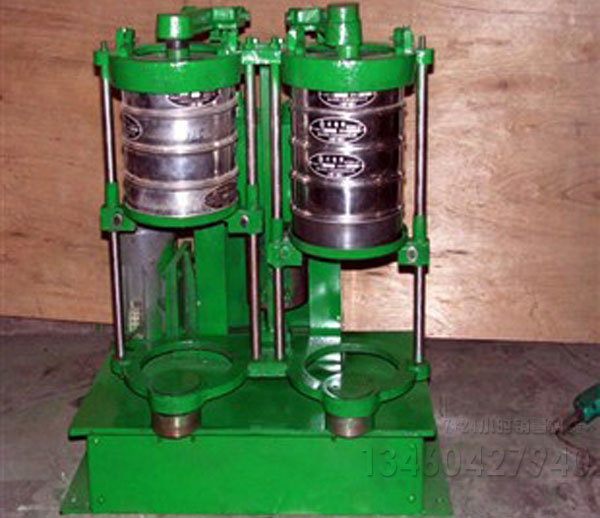

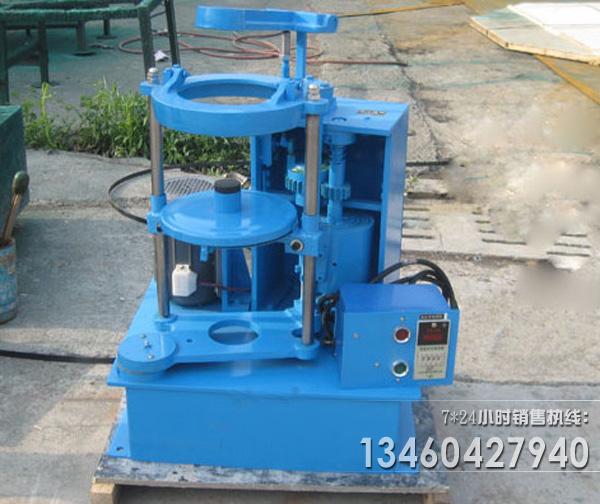

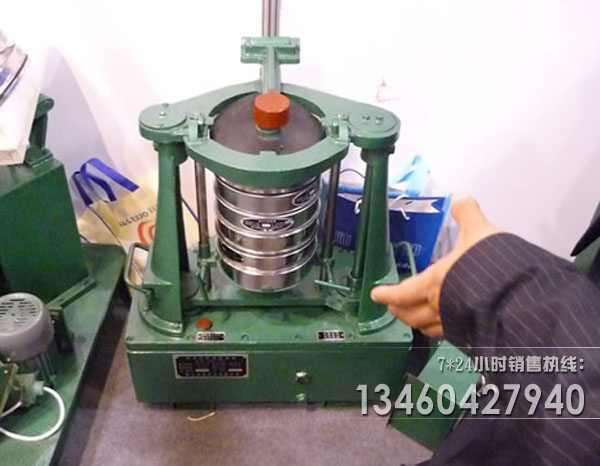

拍击筛实拍图片

拍击式振动筛

拍击筛

拍击式振动筛

拍击振动筛

拍击式振动筛

拍击筛

使用厂家须知

1电机不运转
(1)确认电源 打开开关

(2)电缆线长度不足使接触不良       @换电缆线

(3)电缆线是否断线            @换电缆线
(4)单项运转而线圈烧掉            @换电机

(5)注入过多润滑油             @持续运转

2、异状声音
(1)束环螺丝未锁紧             @锁紧铜螺母

(2)束环未完全嵌合            @锁紧铜螺母

(3)基台不稳定              @稳定基台

(4)弹簧断掉               @更换新弹簧

(5)机体与其他硬体接触          @挪出空间约10公分

(6)电机合金钢螺丝松脱          @确实锁紧

(7)排料口与它物接触           @使其不接触

3、物料无法自动排出

(1)电机运转方向错误               @调整电源线间距

(2)上下偏心块的夹角过大         @使角度小于90度
(3)上下偏心块装置错误              @重偏心块在上轻偏心块在下

4细网易破损
(1)原料直接冲击而面          @改用缓冲器

(2)细网没有拉紧              @宜换网面重新更换

(3)粗网已经破损              @宜换粗网

(4)橡皮胶垫磨薄              @更换

5不锈钢框出口裂开

(1)衔接过重之管或吊重物        @使出口隔离

(2)束环没有均匀锁紧就          @锁紧束环
