水泥振动筛

水泥振动筛

应用行业:水泥,石灰及类似的粉状物料的异物
适用物料:粉料
价格区间:10000-100000元/台      处理能力:100-500T/H
全国销售热线: 13333734538

水泥筛介绍

水泥筛是专用于水泥筛分的筛机,也叫做水泥振动筛,该机采用新型的振动电机作直接驱动,筛网结构简单,维修方便,筛网采用高强度金属编织网,经久耐用。

水泥筛结构合理,独特新颖,采用振动电机做激振源,物料进行抛掷运动,达到筛分处理的目的,改掉了滚筒筛和连杆往复筛的堵筛,粘网,换网难的缺点,该机广泛用于筛除水泥,石灰及类似的粉状物料的异物,以保证输送设备和包装设备的安全运转。


结构图纸

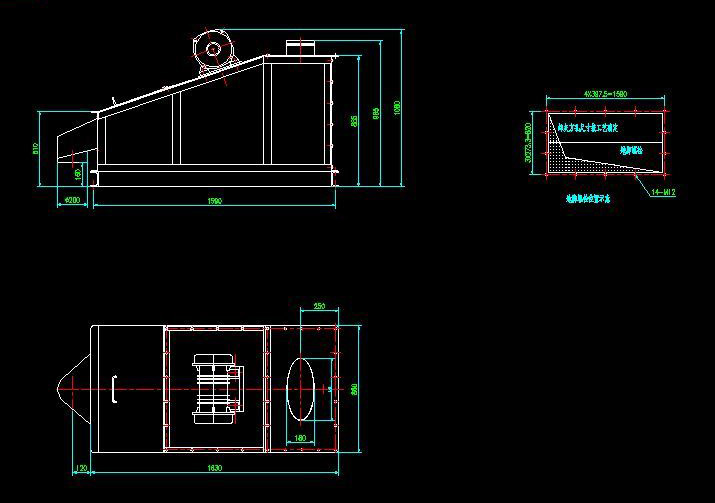

水泥筛结构图纸

水泥筛应安装在包装仓上方,与包装仓上口的连接处应加减振橡胶垫,以起到防尘及释振的作用。振动电机下的压紧扁钢是为运输时防松散安装的,开机前务必先拆除。水泥筛及振动电机的紧固螺栓和底脚螺栓要牢固可靠,需用止逆螺母或弹簧垫圈等锁紧,以防止松动。

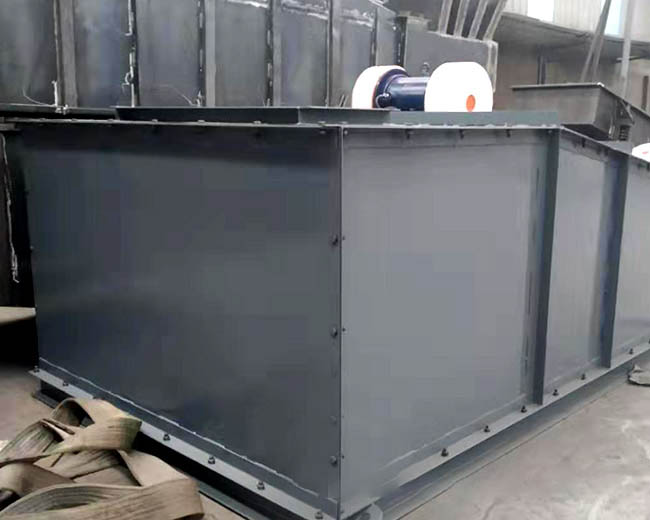

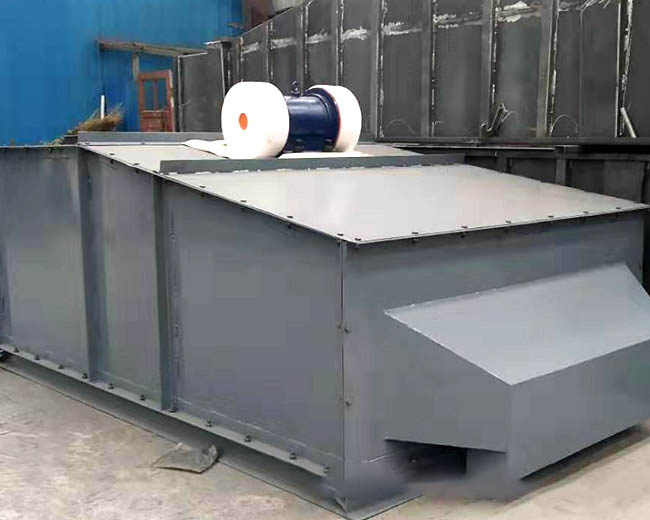

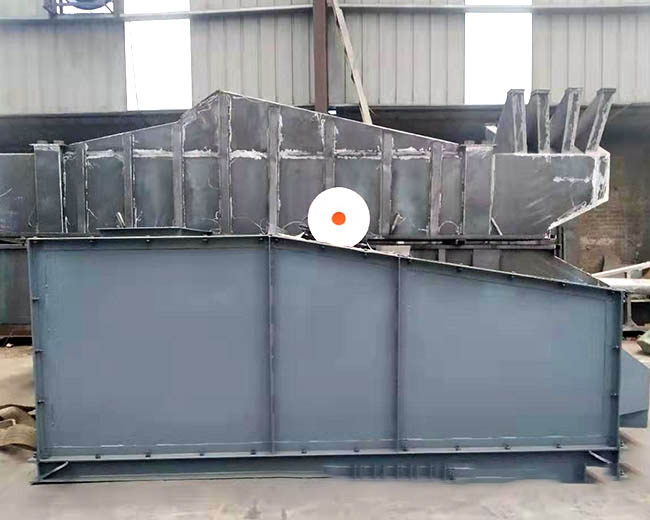

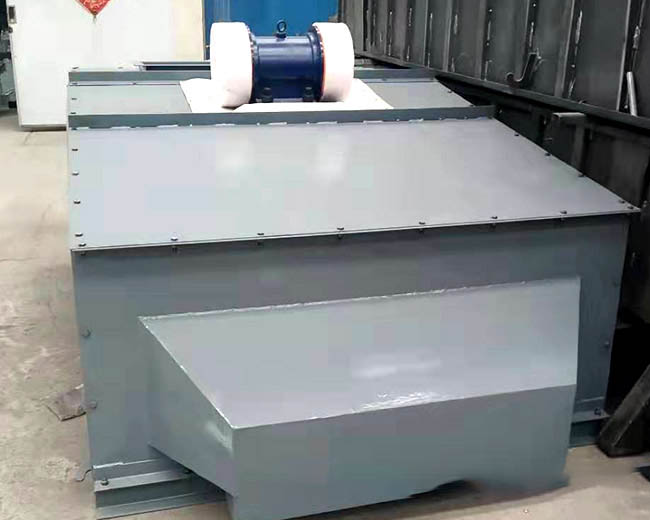

水泥筛真机图片

水泥筛

水泥筛

水泥筛

水泥筛

工作原理

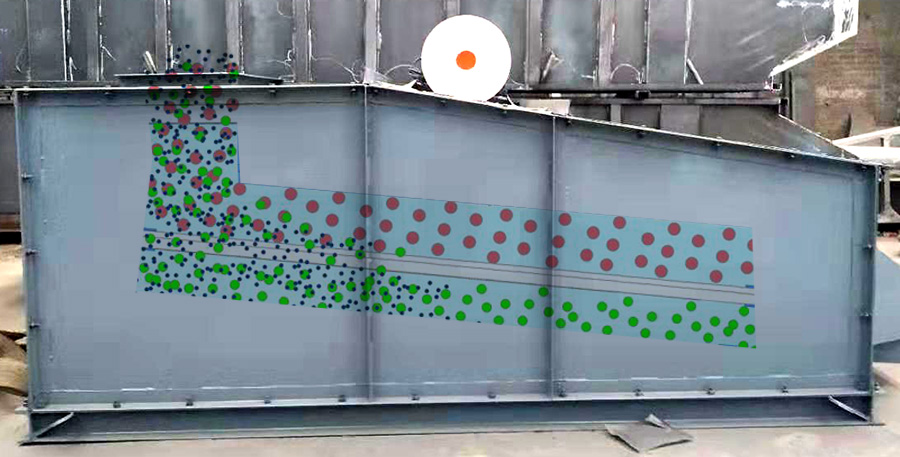

物料从水泥筛上部进料口落入筛网上,筛网框与振动电机固定在一起,所以筛网随着振动电机的振动作近似圆的轨迹运动。物料在筛网上被不断地抛起,并向前下方移动。物料中小于网孔尺寸的粉料及颗粒就穿过筛网落下。而大于网孔尺寸的杂物则从筛面流经排渣口排出,从而完成筛分工作。减振弹簧是为了减少该机对地面的振动力。护网是为了防止安装、维修时的工具或其它物件落入料仓中。

型号参数表格

型号 筛面 给料粒度(m) 处理量(t/h) 振次r.p.m 双振幅(mm) 方向角(°) 振动电机 外型尺寸长×宽×高(mm) 重量(kg)
面积 倾角 筛孔尺 结构 型号 功率(kw)
PWSN615 0.9 6 5×5 编织 <20 5-15 960 6 50 YZDP5-6 0.4×2 1700×1145×1120 305
PWSN815 1.2 15-35 1700×1410×1150 420
PWSN1020 2 35-50 7 YZDP10-6 0.75×2 2238×1660×1350 758
PWSN1224 2.88 50-75 8 YZDP20-6 1.5×2 2488×2010×1500 1180
