滚筒筛

滚筒筛

应用行业:石料厂、矿山、冶金、建材、公路、铁路、水利、化工
适用物料:粒径小于300mm以下固体物料
价格区间:1000元-10万元/台      处理能力:1-200T/H
全国销售热线: 13460427940

滚筒筛简介

滚筒筛简介      滚筒筛研发出处是以河沙、黄沙大批处理的一种分级设备,所以也叫滚筒筛沙机,经过奥创厂家的多年改良改造,也可使用于石料厂、矿山、冶金、建材、公路、铁路、水利、化工等多个行业,粒径小于300mm以下固体物料都可以加工生产。

      奥创滚筒筛特点介绍:

(一)筛分效率高 因设备设有板式清筛机构,在筛分过程中,不管进入分离筛的物料多粘、多湿、多杂,通过清筛机与筛体的相对运动,永远堵塞不了筛网,从而提高了设备的筛分效率。
(二)工作环境好 整个筛分机构均设计在密封防尘罩内,彻底消除了筛分过程中的粉尘飞扬现象,从而改善了工作环境。
(三)设备噪音低 设备在运行中,物料与旋转筛网所产生的噪音完全由密封防尘罩隔离,使噪音无法传递到设备外部,从而降低了设备噪音。
(四)使用寿命长 设备筛网是由若干个圆环状扁钢组成,规格为16mm×12mm,其截面积远远大于其它分离设备筛网的筛条截面积故而使用寿命得到提高。
(五)检修方便 设备密封防尘罩两侧设备观察窗口,工作时工作人员可随时观察设备运行情况,在密封罩端部和清筛机机构侧面设有检修快开门口,在设备定期检修时十分便利,不影响设备的正常运行。

滚筒筛工作原理

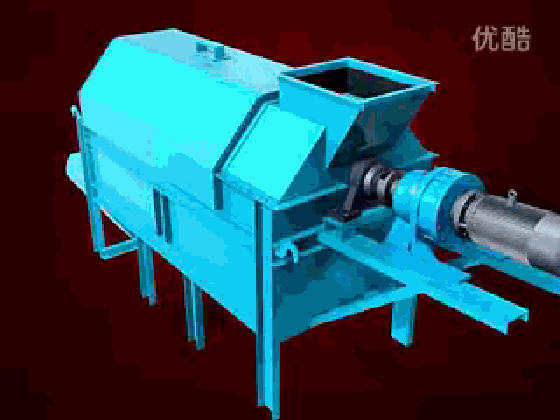

滚筒筛工作原理动画

滚筒筛工作原理动画

当物料进入滚筒装置后,由于滚筒装置的倾斜与转动,使筛面上的物料翻转与滚动,使合格物料(筛下产品)经滚筒后端底部的出料口排出,不合格的物料(筛上产品)经滚筒尾部的排料口排出。由于物料在滚筒内的翻转、滚动,使卡在筛孔中的物料可被弹出,防止筛孔堵塞。滚筒筛砂机、滚筒筛分机与滚筒筛的原理构造几乎相同,是人们对它的认识和叫法上存在差异。

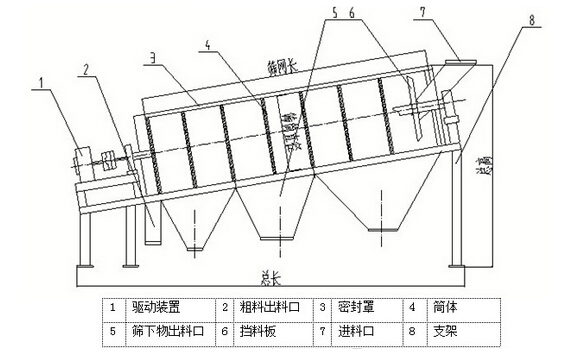

滚筒筛结构图纸

滚筒筛结构图纸

滚筒筛结构图纸

滚筒筛分机由电机、减速机、滚筒装置、机架、密封盖、进出料口等部分组成。滚筒装置倾斜安装于机架上。 电动机经减速机与滚筒装置通过联轴器连接在一起,驱动滚筒装置绕其轴线转动。

重型无轴滚筒筛试机视频

滚筒筛图片

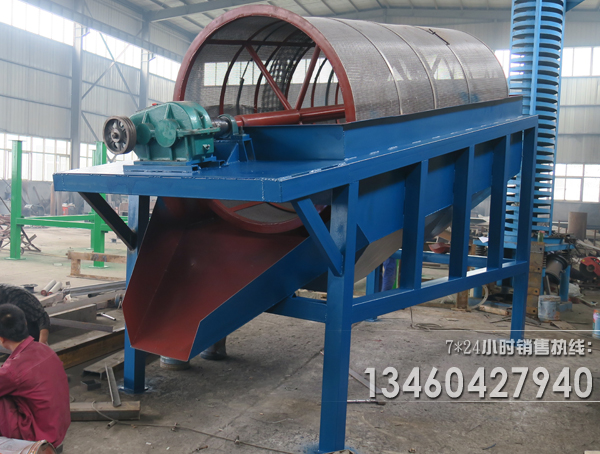

有轴滚筒筛图片

有轴滚筒筛图片

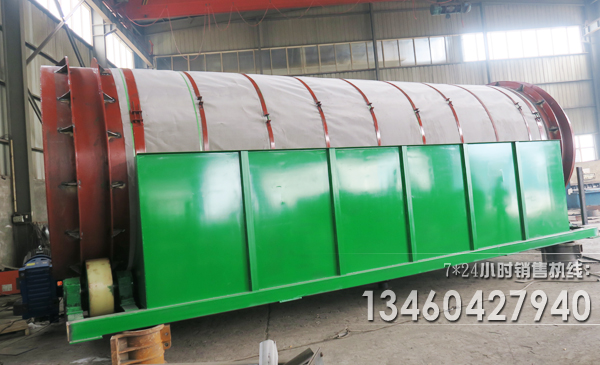

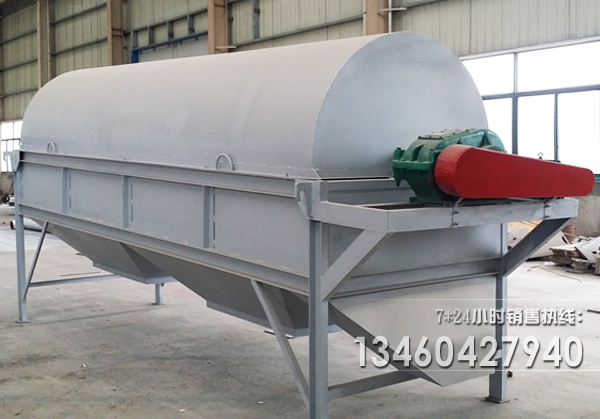

全封闭滚筒筛图片

全封闭滚筒筛图片

无轴重型滚筒筛图片

无轴重型滚筒筛图片

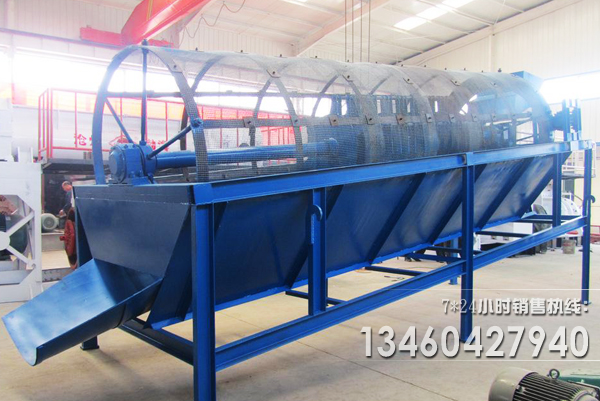

轻型滚筒筛图片

轻型滚筒筛图片

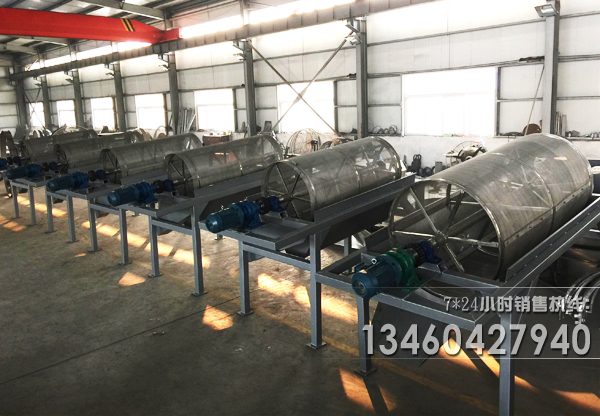

接触物料不锈钢滚筒筛图片

接触物料不锈钢滚筒筛图片

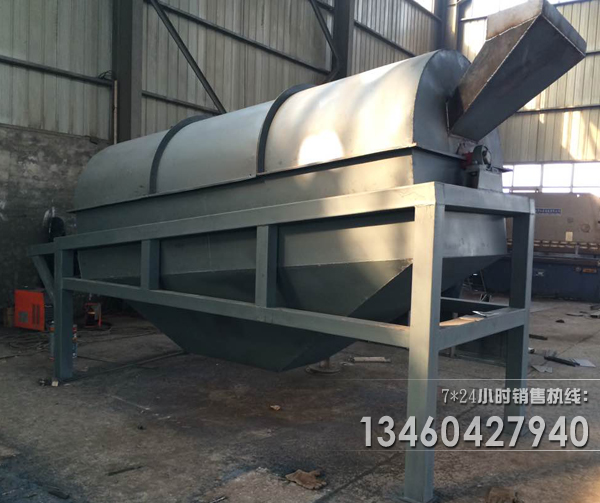

滚筒筛沙机图片

滚筒筛沙机图片

多层无轴滚筒筛图片

多层无轴滚筒筛图片

和振动筛优缺点

1、筛分方式不同
振动筛与滚筒筛都属于筛分设备,当两者的筛分方式不同:
振动筛是利用振动电机产生的激振力进行筛分的,属于振动筛分,常用的矿用振动筛有圆振筛、直线筛等。
滚筒筛是另一种筛分形式,在筛分过程中,设备不会出现振动,但一般电机和减速机会通过轴承带动滚筒转动起来,物料在滚筒内因滚筒的转动从高到低通过筛网,并将其成功筛选出来,属于滚动筛分。
2、外形和结构不同
两者在外形上有很大不同,很容易就能分辨出来。
滚筒筛:就是一个圆筒,圆筒外表用一层或多层,或几段筛网来增加筛分规格,滚筒筛体积一般较大,主要有电机、减速机、滚筒装置、筛网、机架、密封盖、进出料口组成,滚筒装置处一定会加钢圈以防滚筒筛变形。
3、工作原理不同
滚筒筛
滚筒装置倾斜安装于机架上。电动机经减速机与滚筒装置通过联轴器连接在一起,驱动滚筒装置绕其轴线转动。当物料进入滚筒装置后,由于滚筒装置的倾斜与转动,使筛面上的物料翻转与滚动,合格物料(筛下产品)经滚筒后端底部的出料口排出,不合格的物料(筛上产品)经滚筒尾部的排料口排出。

直线振动筛
利用振动电机激振作为振动源,使物料在筛网上被抛起,同时向前作直线运动,物料从给料机均匀地进入筛分机的进料口,通过多层筛网产生数种规格的筛上物、筛下物,分别从各自的出口排出。

圆振动筛
筛面固定于筛箱上,筛箱由弹簧悬挂或支承,主轴的轴承安装在筛箱上,由带轮带动而高速旋转。偏心配重盘安装在主轴上,随主轴转动产生离心惯性力,使筛箱形成近似圆形轨迹的振动

4、分类不同
滚筒筛根据筛网层数不同,可分为单层、双层和三层振动筛。这一点振动筛也类似,根据筛面层数可分为单层、双层、三层和四层振动筛。
根据滚筒筛电机处是否与轴承连接,可分为有轴滚筒筛和无轴滚筒筛。
根据振动筛筛面运动轨迹不同,可分为圆振动筛和直线振动筛,上面已介绍过。
5、产量和适用场合不同
滚筒筛产量大、寿命长,适合大产量要求使用.
直线振动筛产量小,适合筛选细规格的物料。
圆振动筛产量大,适合中大型生产线大产量要求使用。
由于振动筛和滚筒筛的筛分方式不同,故它们擅长筛分的物料也不同:
(1)含石头多、石头较大的情况下,物料粘性较大的,因振动筛振动力度大,选择使用振动筛效果更好。
(2)对于粉尘类、颗粒小的物料筛分却是振动筛的弱点,使用滚筒筛的筛分效果会更好。
(3)筛分干性物料选择使用振动筛不易堵孔,筛分效果更好。
6、筛分精度不同
振动筛是以振动电机为振动源的筛分设备,因此筛分精度高,滚筒筛是一种高产量的筛分设备,而筛分精度没有振动筛高。
7、堵料情况不同
对于滚筒筛,物料在滚筒内的翻转、滚动,使卡在筛孔中的物料可被弹出,防止筛孔堵塞。对于圆振动筛,物料在筛面上呈抛物圆形轨迹运动,使物料尽可能的分散从而提高了物料弹跳力,且卡在筛孔中的物料也可以跳出,减少了堵孔现象。
振动筛和滚筒筛分别有各自的工作方式和筛分原理,一些原材料可以通过它们进行筛分,但不同的场地和不同的物料要求,应选择适合的筛分机械,以达到好的筛分效果。
你也许还需要这些设备!

输送机械

提升机械

给料机械

粮食机械

配件及其他

售后服务

相关文章:

专家咨询 奥创机械为您解答有关滚筒筛各种疑惑

我们有着专业的技术团队,为您提供求购、使用、维护、参数等方面的疑问解答,可在线联系或者电话联系!

奥创技术工程师

把物料投入滚筒振动筛进料口,物料会经由滚筒振动筛内配置的螺旋输送机进入到筛筒的内部,在筛筒不断旋转的过程中物料会按照等级透过筛网完成等级筛分作业。 滚筒振动筛主要是由筛体、驱动、和底座共同组成的,筛体是呈圆筒形或六角形的滚筒,驱动就是驱动电动机和减速器,底座部为机架。除了这三个部分,还有一些其他的链接辅助部件。滚筒筛主要有电机、减速机、滚筒装置、机架、密封盖、进出料口组成。

如果您想求购滚筒筛产品,可拨打电话咨询价格及相应技术参数!
